7,480货位，108箱/小时，看新型自动化立库如何建成？
立体仓库 | 智能仓储 | 物流自动化
日期标签：2026-05-13
案例背景
项目背景
自动化立体仓库（AS/RS）“交钥匙”工程，旨在对生产物料存储与供给进行系统性、自动化升级，构建驱动系统生产线的核心物流枢纽。
核心目标
建设一个高密度存储、高效率运行、高智能管控的自动化立库，满足车间生产线每小时不低于108箱的物料高节拍周转需求，实现物料全流程精准追溯。
设备配置
配备2台双工位双伸位巷道堆垛机，集成完整的入出库输送系统（链条/辊道输送机、顶升移载）。
系统架构
部署智能化的仓储管理系统（WMS）与仓库控制系统（WCS），构成“大脑”与“神经”。
存储规模
设计总货位7,480个，实现物料的高密度集约化存储。
项目挑战
高节拍下的精准协同：如何在每小时108箱以上的出入库节拍下，确保堆垛机、输送线等数十台设备毫秒级协同、零失误作业，平衡效率与精准。
连续生产的可靠性基石：作为7x24小时连续生产的关键环节，立体库的钢结构货架、堆垛机等核心设备必须满足国标与欧标双重严苛规范，保障长期运行的绝对安全与稳定。
跨系统信息流实时同步：如何实现WMS与上层SAP/EWM（企业资源计划/扩展仓库管理）、下层设备控制系统（PLC）的无缝深度集成，确保物流、信息流、账务流实时一致，彻底杜绝“账实不符”。
复杂业务场景的柔性适配：仓库需同时处理5种标准尺寸料箱、多种作业模式（托盘/料箱入库、叫料出库、盘点等），系统需具备应对复杂、多变业务场景的高度柔性与容错能力。
解决方案
硬件执行层：以7,480个货位的钢结构货架为存储主体，2台高性能双工位堆垛机为存取核心，柔性输送线衔接各作业端口，构成稳定、高效的物理运行基座。
软件智能层：WMS（仓储管理系统）：作为“管理大脑”，统一管理库存、执行业务规则、处理订单，并与上层ERP（SAP）集成，确保信息流畅通。
WCS（仓库控制系统）：作为“调度神经”，接收WMS指令，智能分解并优化为堆垛机取放、输送线搬运等设备子任务，指挥多设备协同，在35秒级节拍内稳定完成高频作业。

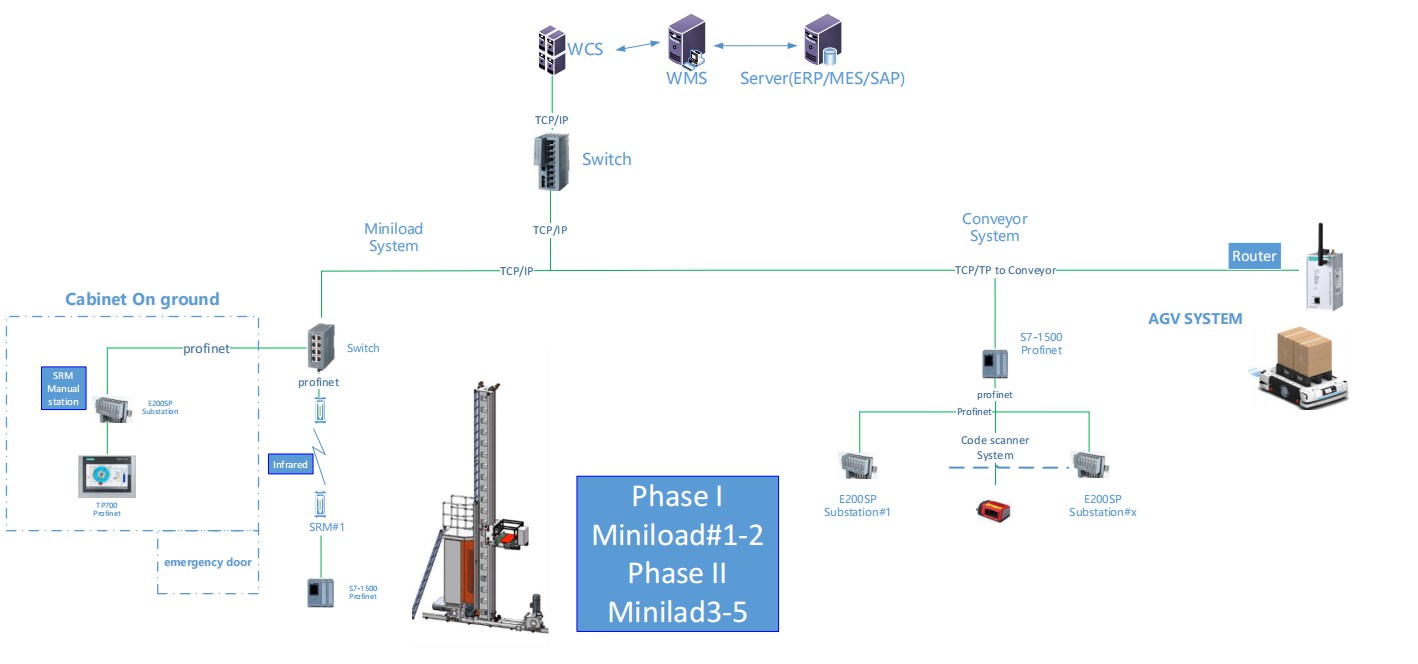

▲网络架构示意图

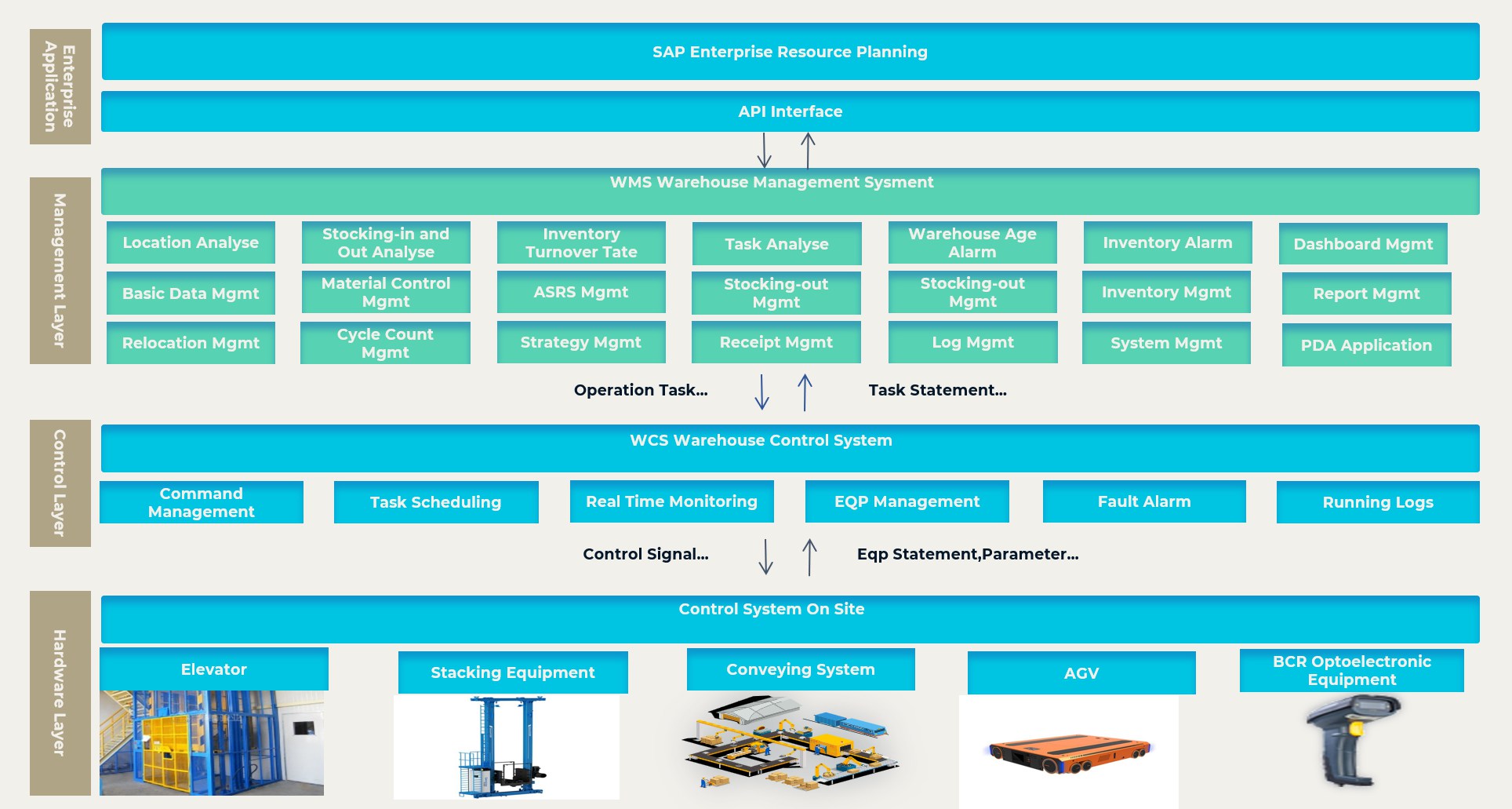

▲系统功能架构图
应用场景
01
可视化库位地图与精细管控
通过WMS提供的可视化立体库位地图，可分层、分巷道实时查看每个货位状态（空/满/锁定）。支持在地图上直接进行库存调整、库位锁定等操作，实现“所见即所管”。
02
智能任务调度与设备协同
WCS智能调度引擎，根据任务优先级、设备状态、库位位置（如就近入库、先进先出）动态优化任务队列，指挥2台堆垛机与数十段输送线无缝协同，从容应对高并发出入库作业。
03
三级防错与全链路质量追溯
入口防错：输送线入口设外形检测，自动拦截并报警超规料箱；
过程防错：堆垛机集成货位虚实检测、货叉中位保护等多重安全机制，防止误操作；
信息防错：全环节（收货、入库、出库）强制扫码校验，WMS记录物料、周转箱、库位、作业时间、操作人全链路信息，形成完整的正反向追溯链条。
04

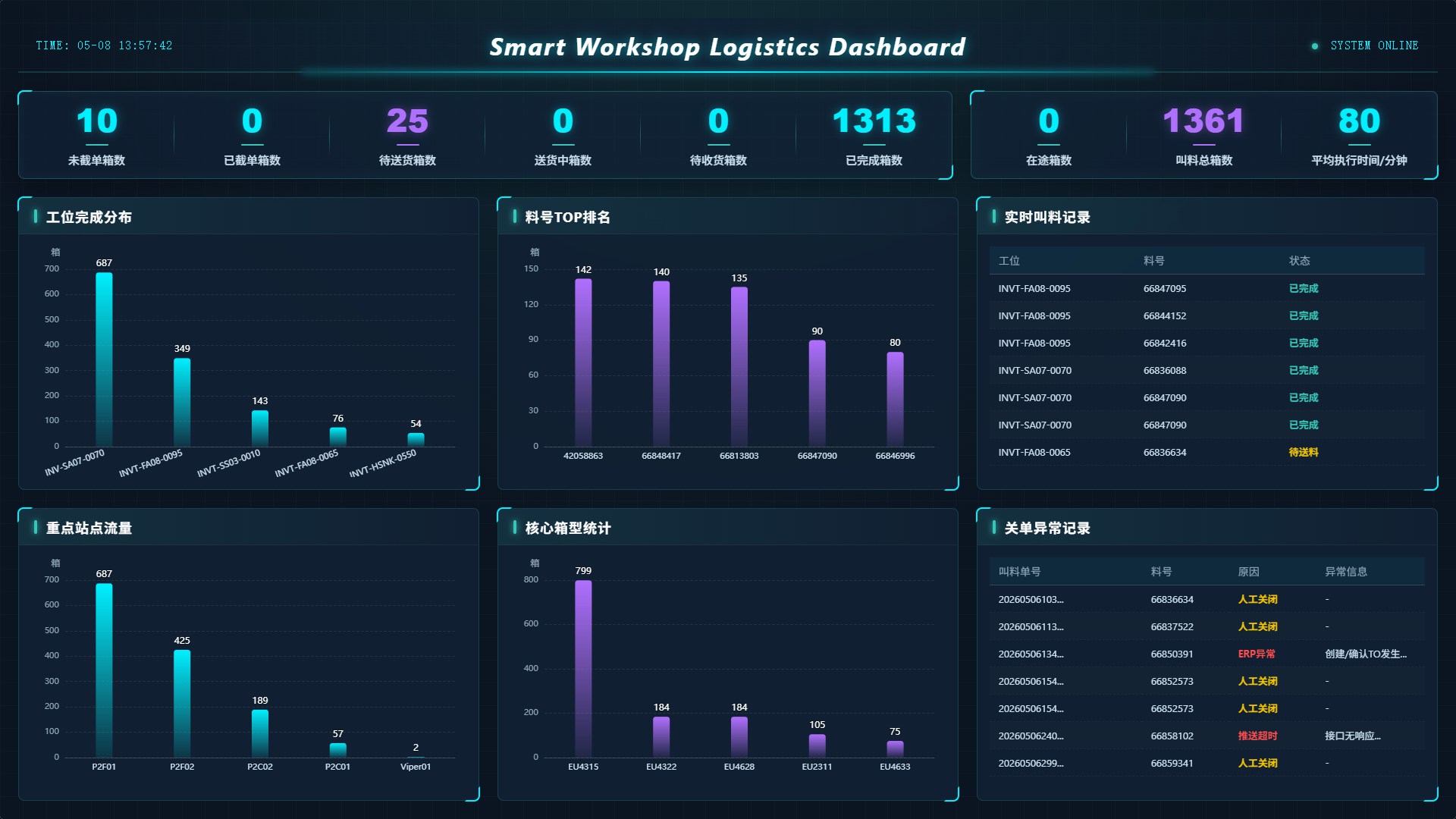

数据驾驶舱与实时决策支持
WMS首页集成数据驾驶舱，实时展示今日收货/入库/出库量、库存总量、库位利用率、出入库趋势等关键KPI。通过仓储总屏、库口LED屏发布实时作业信息，为管理决策提供直观数据支撑。
05

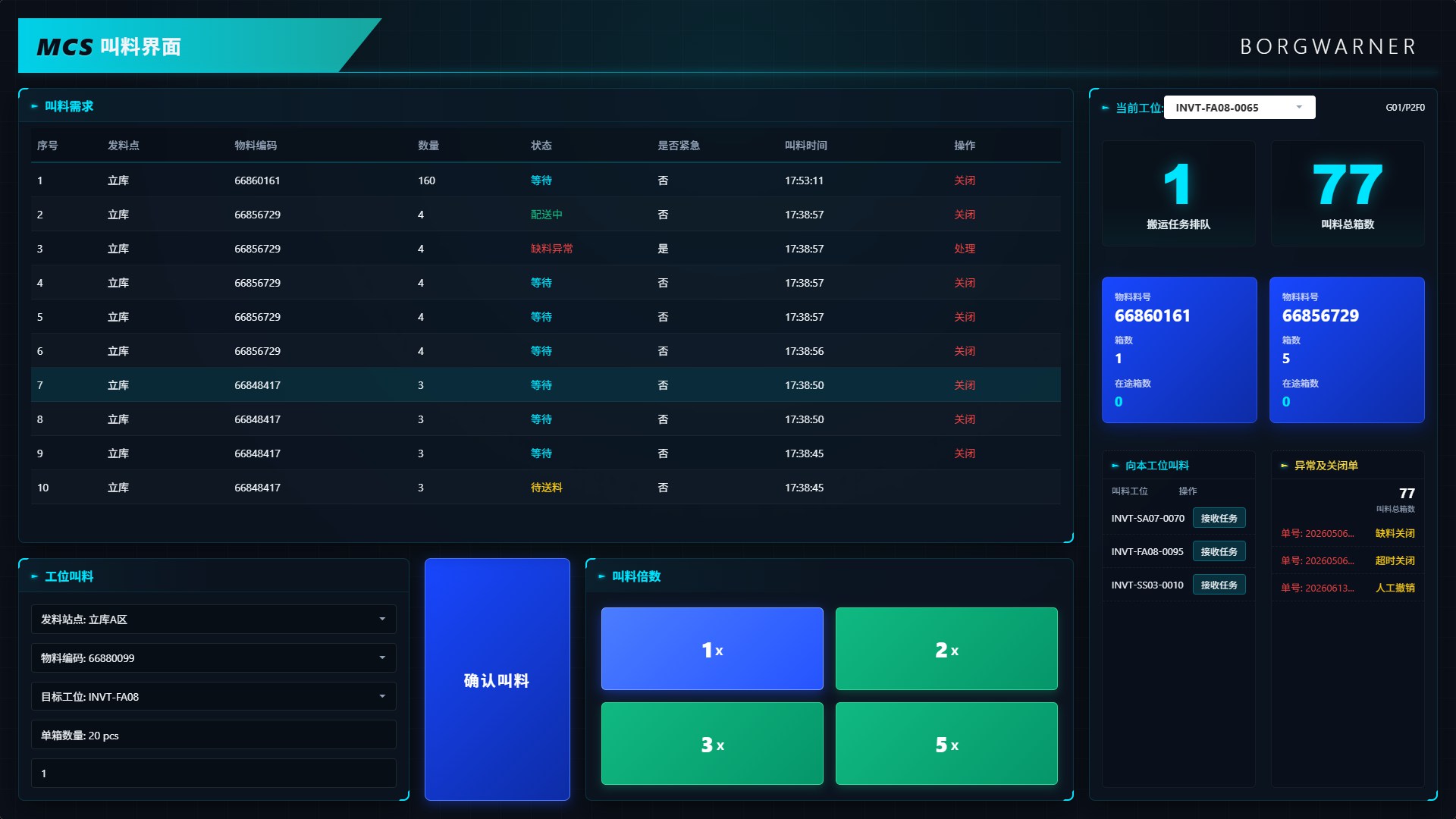

MCS产线叫料与AGV无人配送
车间工位通过MCS（物料呼叫系统）发起要料请求，WMS/WCS自动调度立库备货，并通过输送线将料箱精准装载至AGV料车，由AGV完成至工位的最后一米无人化配送，打通产线供料“任督二脉”。
核心价值
形成行业级自动化物流标杆：成功交付了符合国际标准、技术领先、运行稳定的自动化立体仓库，显著提升了客户生产物流的现代化水平与行业形象，成为其数字化工厂的耀眼名片。
构建高效协同的厂内物流中枢：将传统分散、人工作业的仓储模式，升级为集中、自动化、智能调度的厂内物流中枢。特别是通过MCS叫料与AGV无人配送的闭环，解决了产线末端配送的时效性与准确性问题，有力保障了前后端生产节拍，降低了人力成本与差错率。
沉淀标准化、可复制的交付能力：本项目形成的完整技术协议、设计标准、功能清单及实施文档，淬炼出一套严谨的自动化立库项目交付方法论与知识体系，为后续类似项目的快速复制与规模化推广奠定了坚实基础。
实现企业级计划与执行的数据闭环：通过WMS与SAP/EWM系统的深度集成，结合MCS实时反馈的产线消耗数据，实现了从企业资源计划到仓储现场执行的数据闭环，为更精准的物料需求预测、库存优化及生产决策提供了可能。
