从挤出到包装：全球第一条3D打印耗材全自动数字化产线成功量产
3D打印耗材行业 | 海量数据 | 高并发采集
日期标签：2026-05-18
案例背景
项目性质
行业首条覆盖“挤出→收卷→装盘→真空→包装→入库”全流程的全自动化与数字化标杆产线
核心驱动
现有配送、取料、搬运等环节高度依赖人工，预期通过系统调度将效率提升30%以上
数据体量
预估5年核心追溯数据接近2500万行，BOM明细超250万
生产规模
20条挤出线并产，60+台设备，半成品节拍520卷/小时
行业现状
3D打印耗材行业仅在成品包装段具备部分自动化，前端挤出与中段包装仍高度依赖人工，本项目为行业首次突破
客户需求
防错与质量：挤出机投料需扫码校验防错，从源头杜绝用错料，实现“投料零事故”。
柔性生产：20条挤出线可独立生产不同工单，支持一键换产与配方自动下发。
智能调度：半成品需自动分配流转至可用的装盘机和真空机，实现负载均衡。
全流程追溯：每一卷产品需绑定RFID，可追溯原料批号、工艺参数、生产机台、检测结果。
实时监控：提供大屏看板，实时展示产量、节拍、OEE、合格率等关键指标。
移动端作业：提供Pad移动端，支持工单管理、物料扫码校验、异常消息接收。
设备效能分析：统计每台真空机、装盘机的加工不合格数，用于设备效能分析。
全球化复制：系统需支持从1条试验线灵活扩展至20条量产线，适配海外工厂快速部署。
解决方案
主数据架构重构：摒弃标准系统以“产品”绑定工艺的离散模式，定制“材质决定配方、物料决定BOM”的树状数据架构，降低海量SKU的工艺维护成本。
RFID协同调度闭环：构建“LMES调度+输送线执行”四步协同模式。LMES下发规则，收卷机写入RFID，输送线读取后结合设备状态自主分流。
异步解耦架构设计：读写链路分离。高频请求进入消息队列削峰防阻塞；底层指令增加异步重试与隔离机制，防止单点超时引发全局回滚。
硬件盲区数据解算：采用“跨设备异步触发+集中溯源解算”模式。利用下游设备信号反向解析锁定源头，低成本解决设备无计数能力的数据盲区问题。

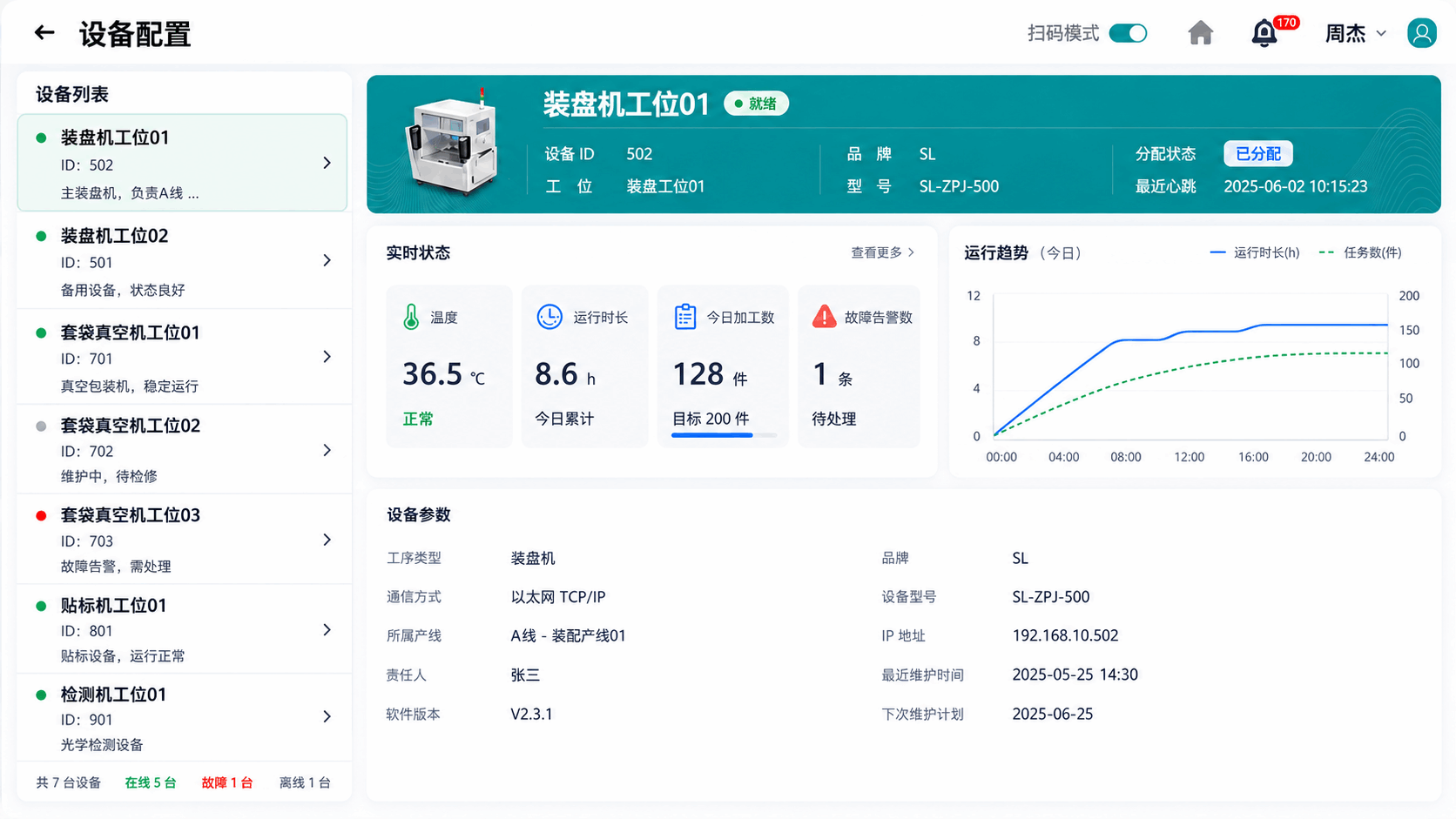

移动端现场作业体系：定制Pad移动端替代固定工位电脑，实现工单管理、扫码校验、异常处理的全移动化作业。

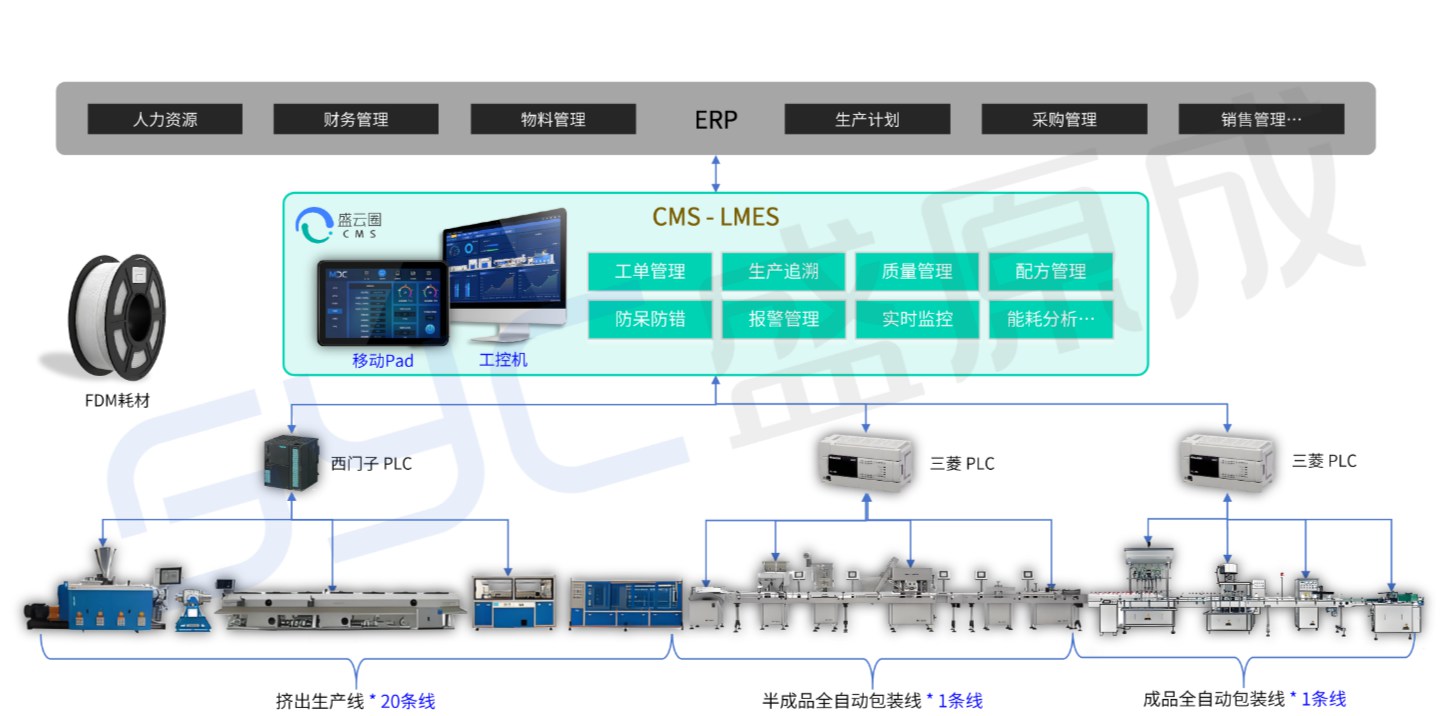

▲整体架构图

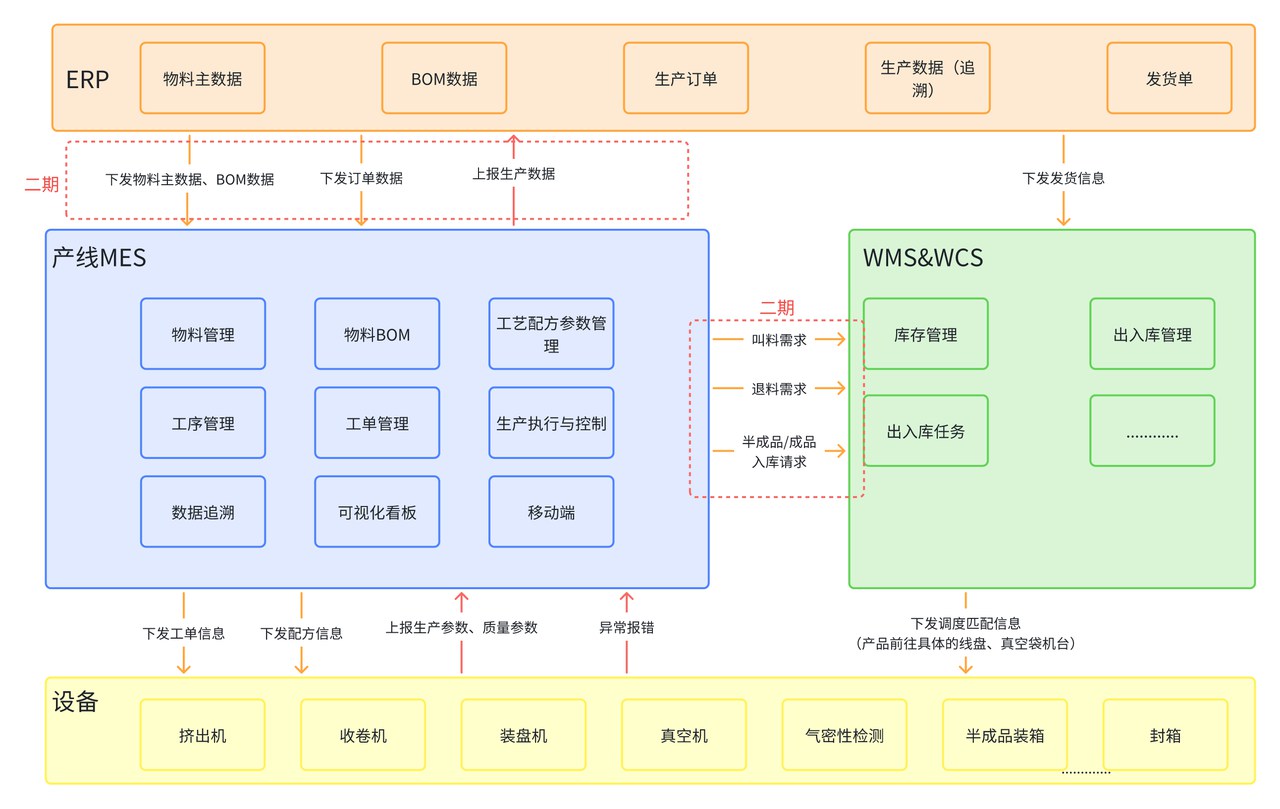

▲项目架构图

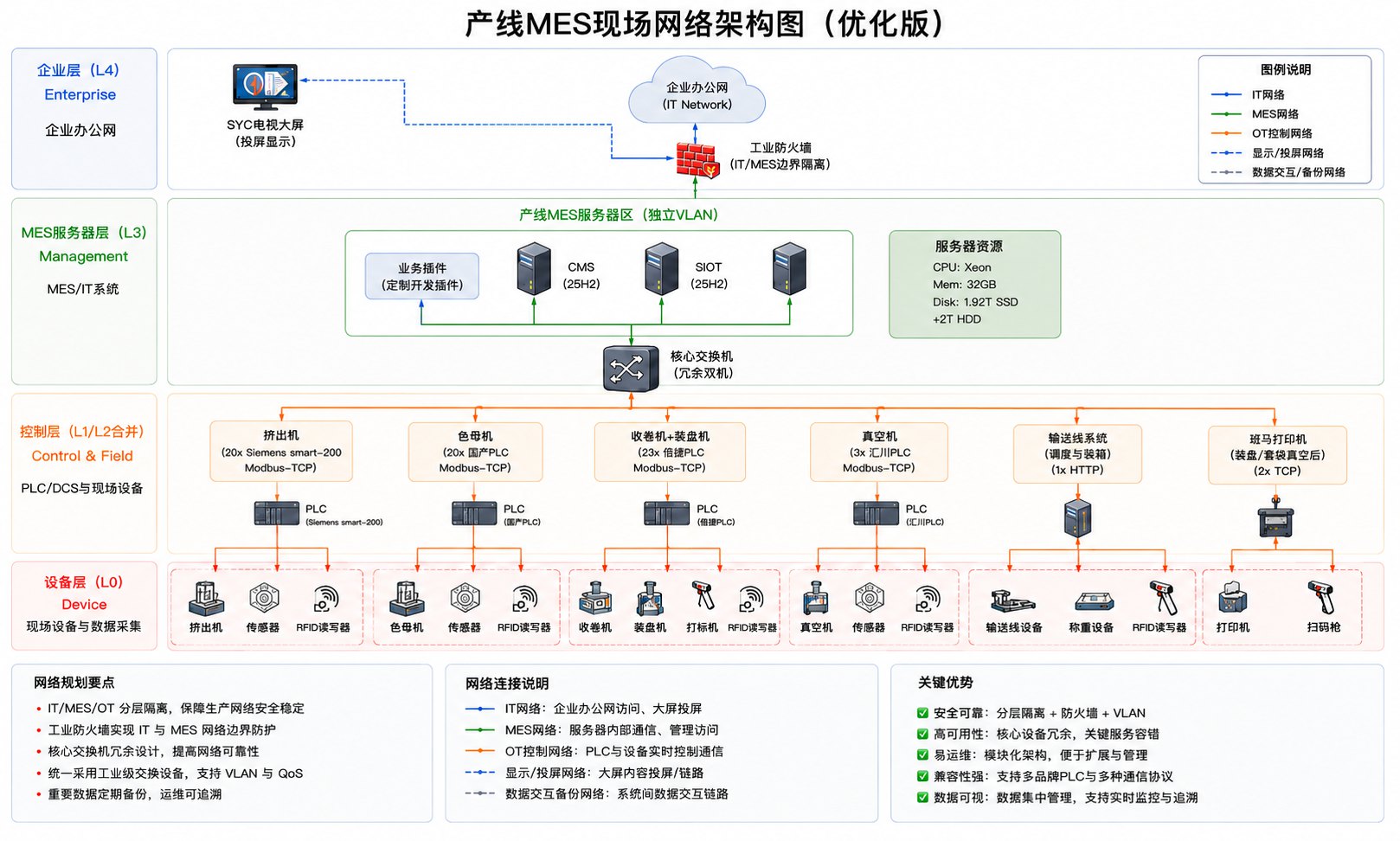

▲网络架构图
应用场景
01

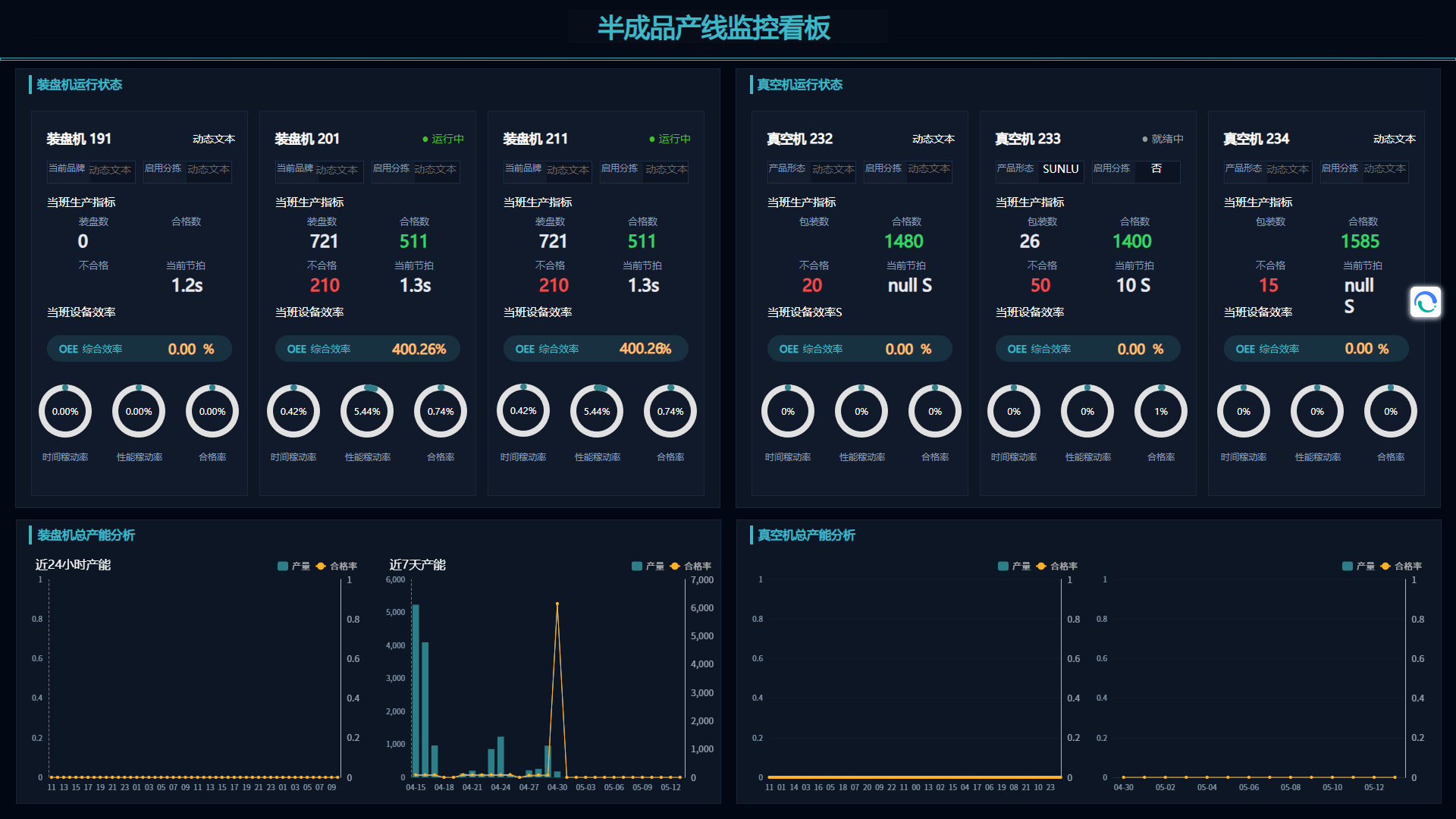

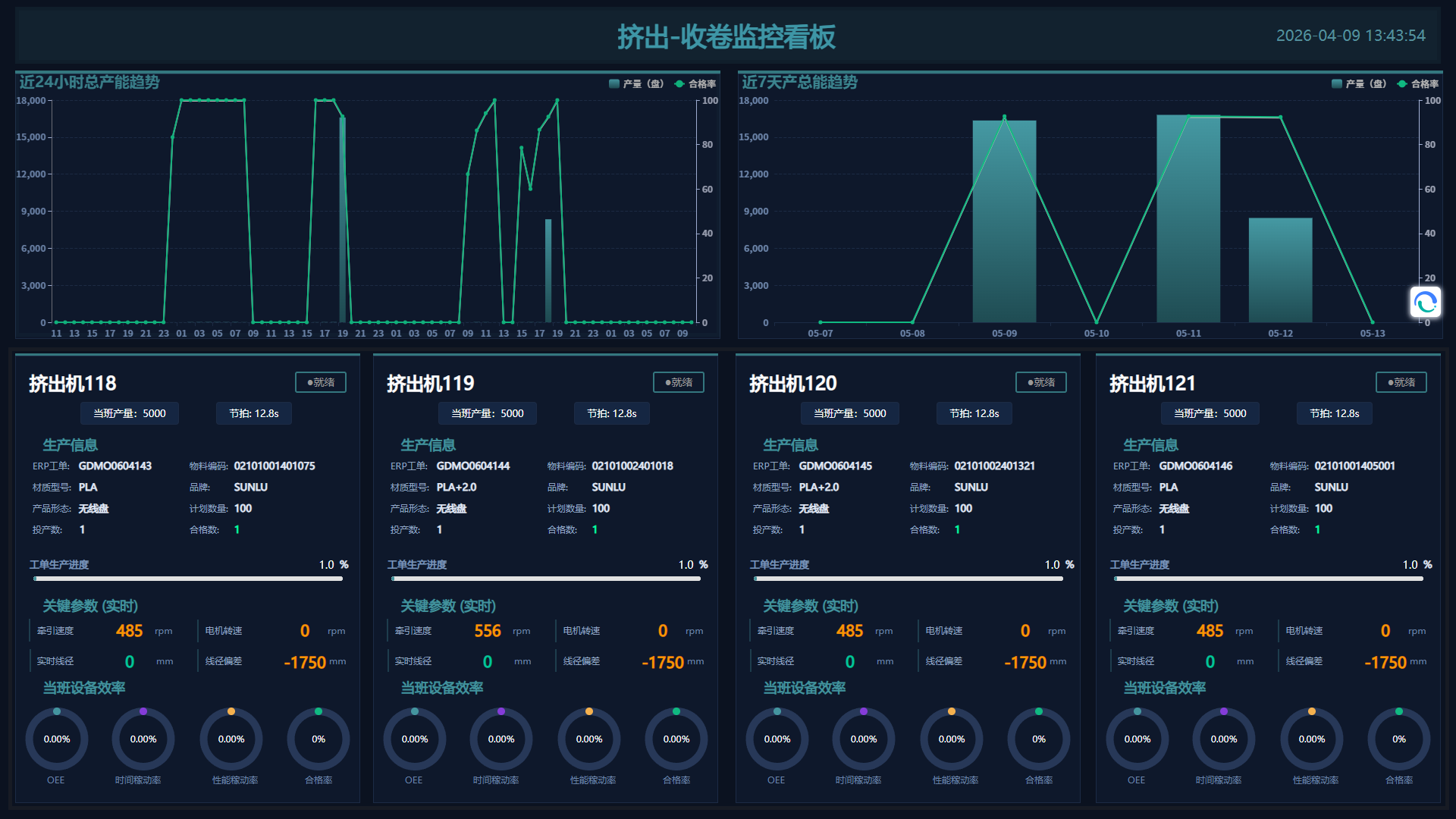

三屏全透明监控
实时展示20条线的当班产量、实时节拍、OEE、合格率及关键工艺参数。
02
防错配料互锁

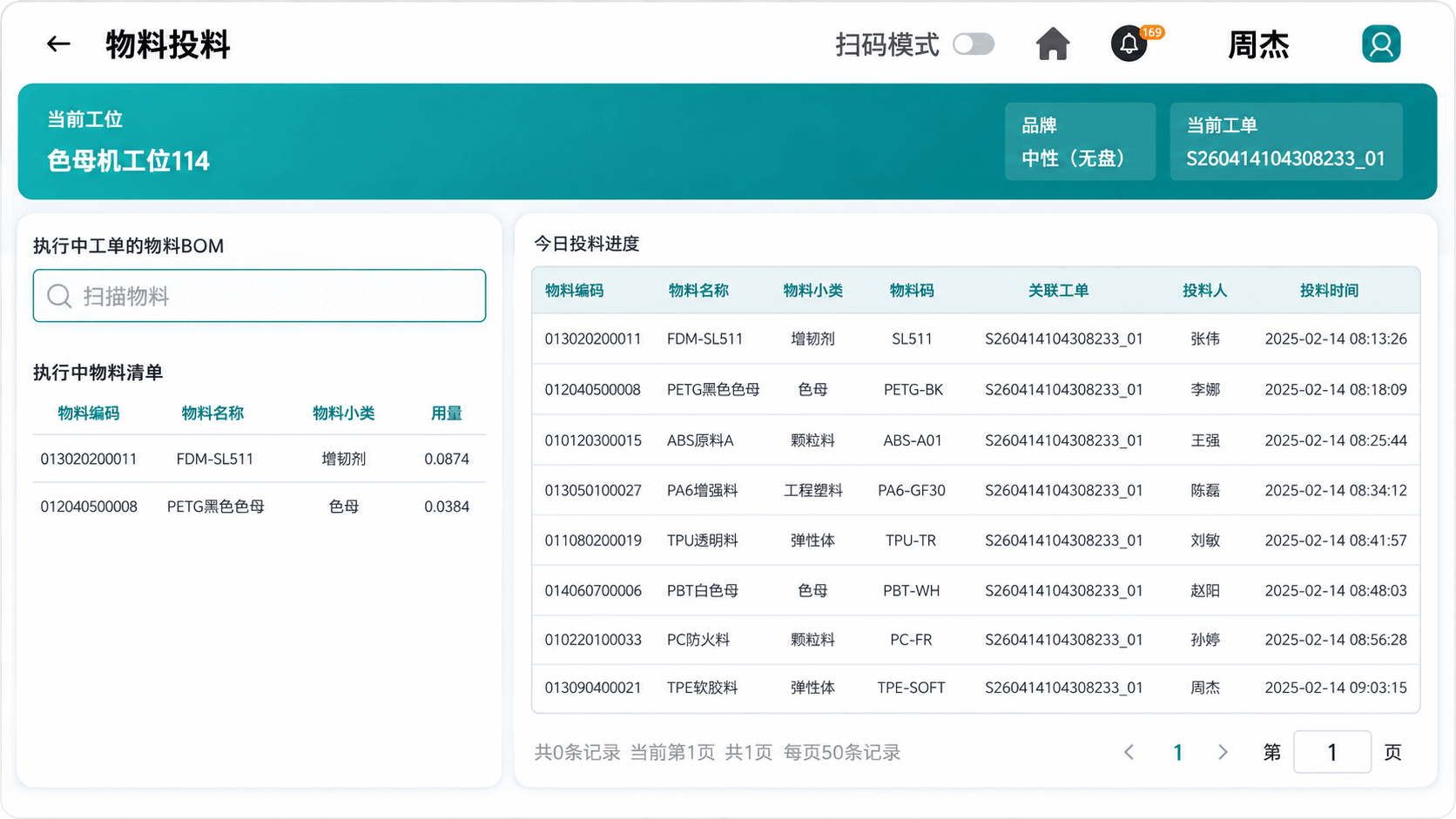

投料前Pad扫码校验，系统自动比对配方，错误则锁定料仓，从源头杜绝用错料。
03
柔性配方一键换产
20条挤出线的配方参数自动下发至对应设备，支持不同工单独立生产，实现一键换产。
04
RFID智能调度
输送线读取产品RFID，结合下游设备实时状态，自动分配至空闲装盘机或真空机。
05
真空机异步统计算法
利用下游设备信号反向溯源，精准推算每台真空机的产量与合格率，低成本破解硬件盲区。
06
高并发读写解耦
异步消息队列+异步重试机制，保障高节拍下系统稳定，单点超时不影响全局。
07

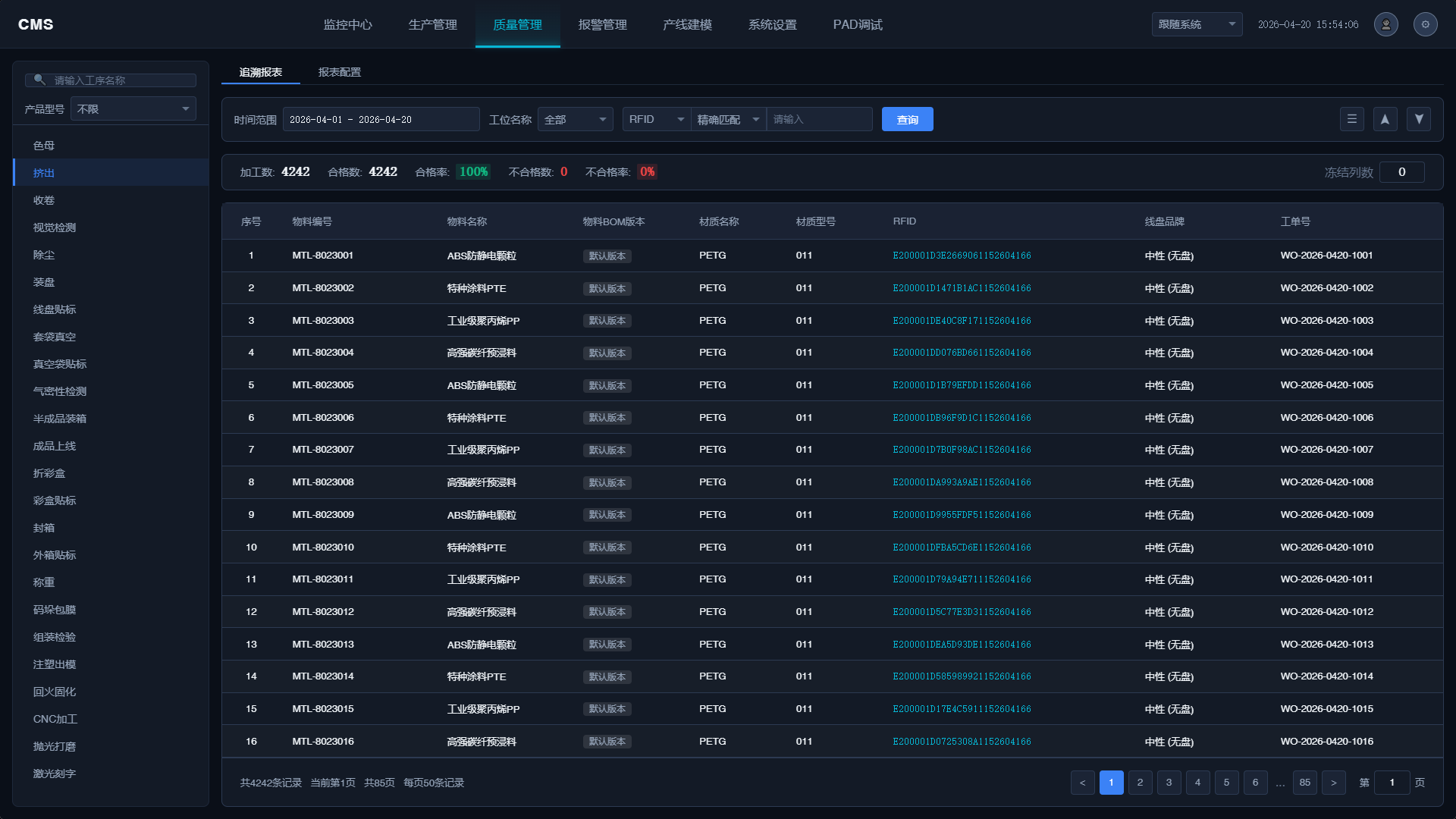

RFID批次追溯
扫码即可查看完整生产档案：原料批号、挤出温度曲线、线径偏差、检测结果等。
08
移动端无人化作业

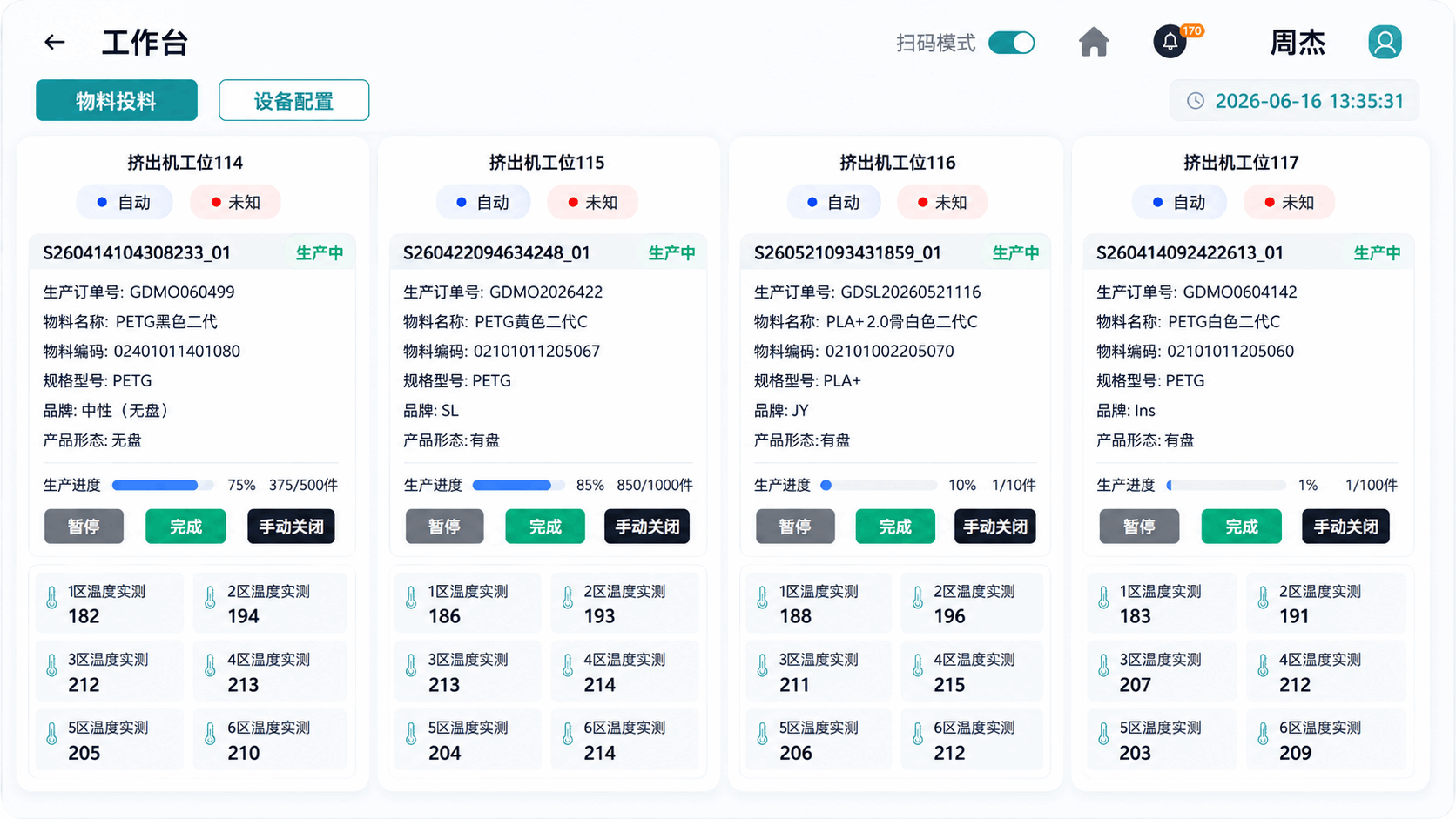

Pad完成工单管理、扫码投料、异常接收，工人无需往返于工位与电脑之间。
核心价值
填补行业空白：建成FDM耗材行业首条全自动化数字化产线，为行业树立数字化建设范本。
破解海外建厂困局：单班次减员80%（25人），为高人力成本地区提供少人化的可行方案。
质量防错闭环：投料零事故、工艺100%标准化执行，质量问题定位从天级缩短至分钟级。
高节拍协同：稳定支撑20线并产、520卷/小时，通过智能调度实现设备负载均衡。
全球化复制底座：模块化架构支持1→20线灵活扩容，适配海外工厂快速复制。
