PCB电镀上下料协同案例：让设备听懂工单、让物流确认到位
设备协同 | 物流协同 | 生产协同
日期标签：2026-10-20
客户背景
客户是一家从事印制电路板制造的企业，本案例聚焦其电镀工序上下料设备的配套需求，涉及板件、飞杆、生产任务、配方及物料载具之间的关系。软件配套围绕上下料设备展开，重点是设备与生产任务、现场识别及物流环节之间的衔接。
在该工序中，一项生产任务需经过多个环节才能落到现场：板件规格与数量转化为排板参数，飞杆身份和设备条件需核对，上下料动作需与现场控制系统衔接，物料与载具交换也需明确确认。作业结束后，生产数量、设备状态和异常还要返回生产系统，供现场核对和后续追查。因此，新设备软件建设需同时回答三个问题：生产任务如何准确传到设备，多个执行环节如何按条件衔接，设备执行结果如何被工厂生产系统识别。

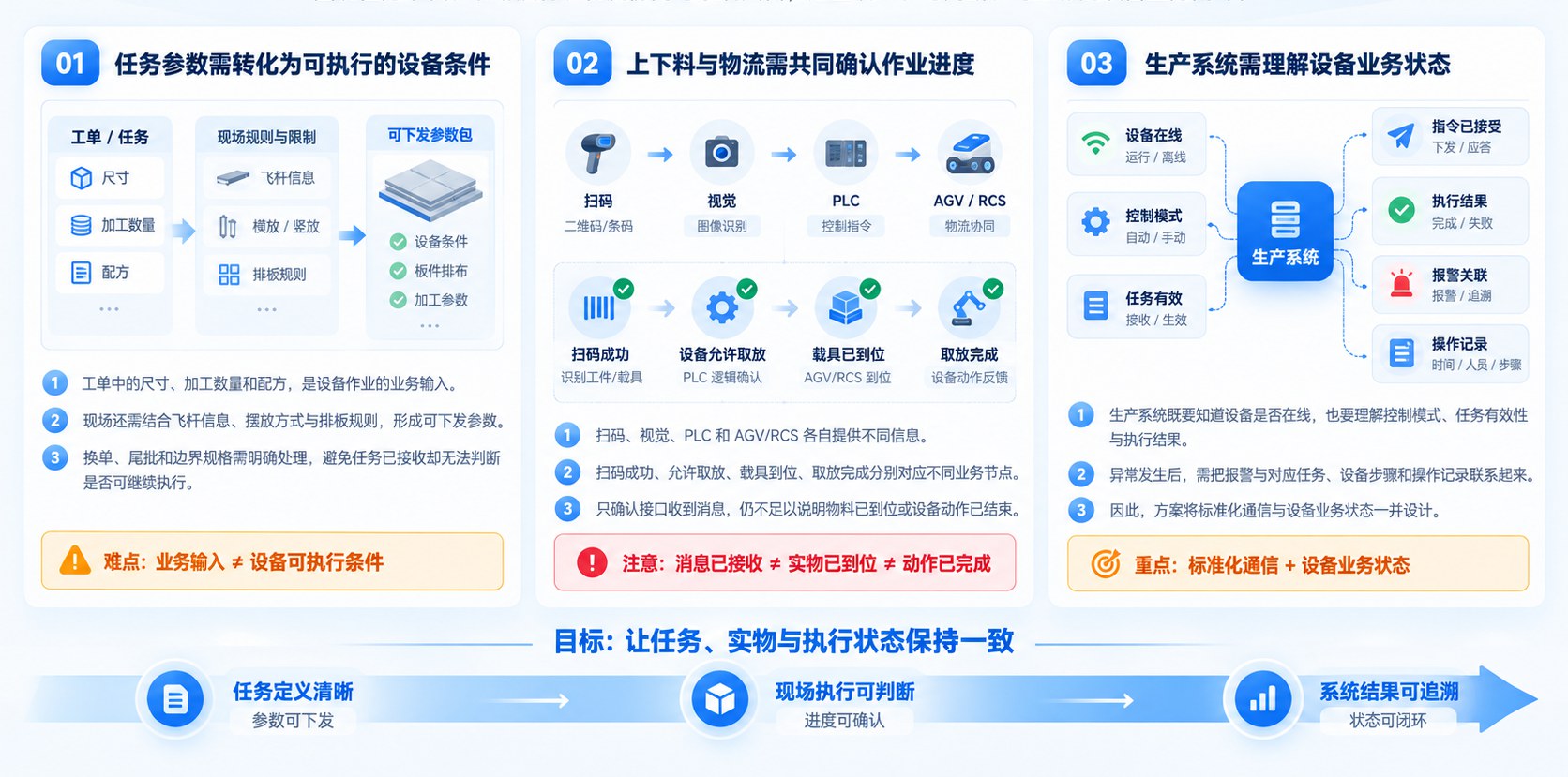

关键挑战
解决方案
方案采用CMS AI SCADA（以下称CMS）作为定制上位机平台基础，结合设备变量、页面组态、数据管理、报警、脚本及系统扩展能力，组织上下料设备的业务逻辑与操作界面。排板规则、设备流程及外部接口在平台基础上按项目要求定制。

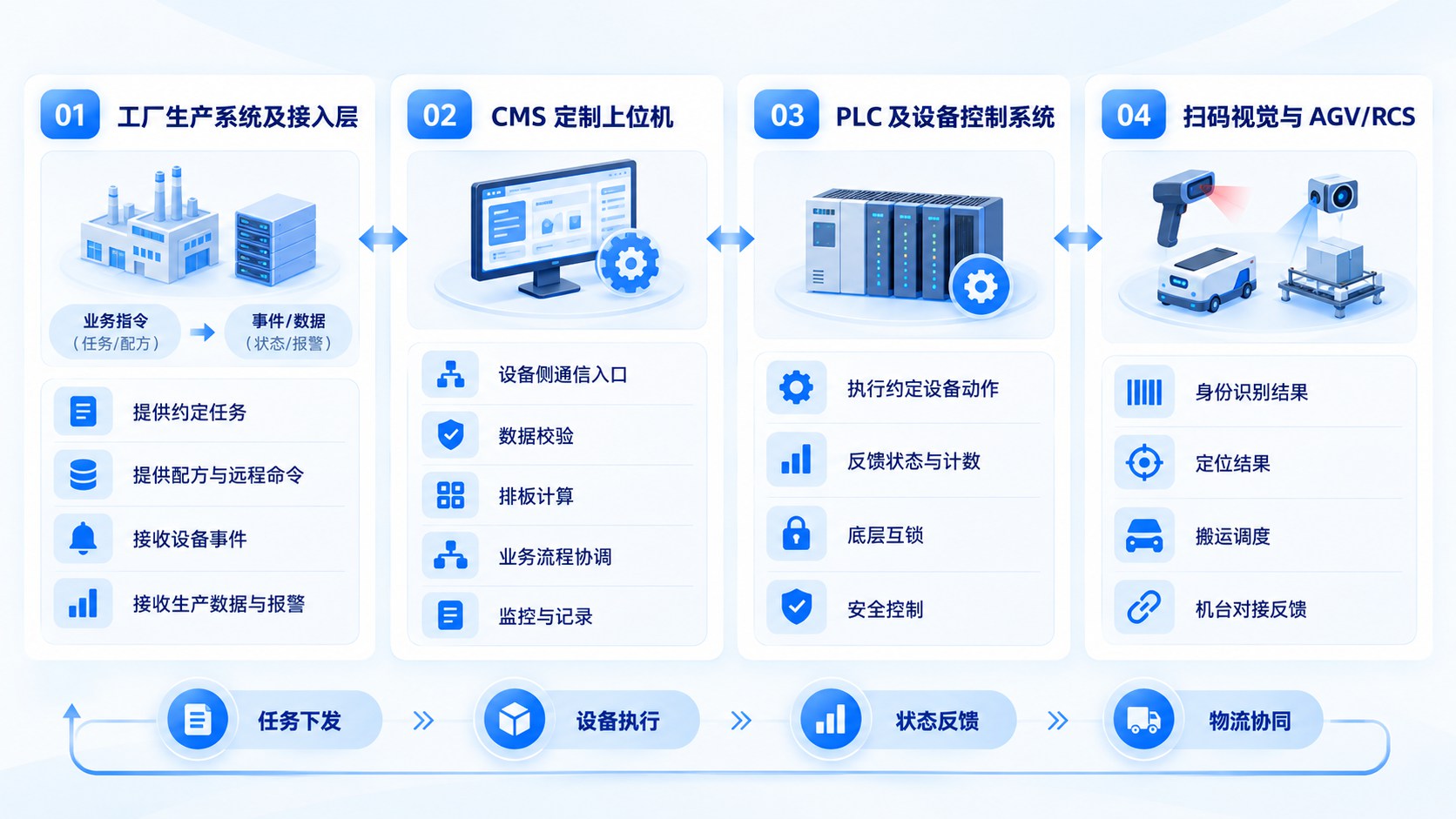

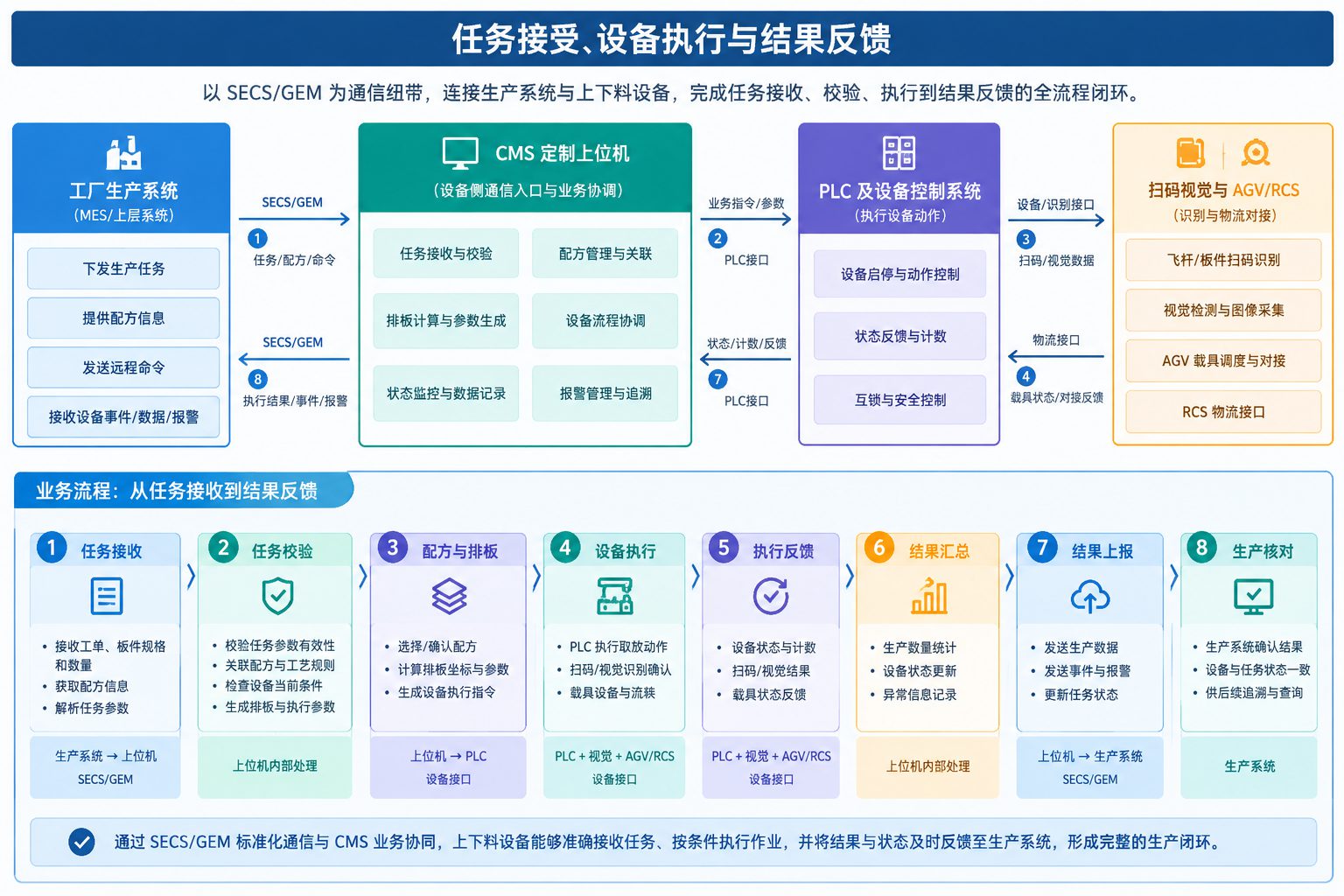

整体职责分为四部分：工厂生产系统及接入层提供约定的任务、配方与远程命令，接收设备事件、生产数据和报警；CMS定制上位机承担设备侧通信入口、数据校验、排板计算、业务流程协调、监控与记录；PLC及设备控制系统执行约定设备动作，反馈状态与计数，承担底层互锁和安全控制；扫码视觉与AGV/RCS分别提供身份识别及定位结果、搬运调度与机台对接反馈。

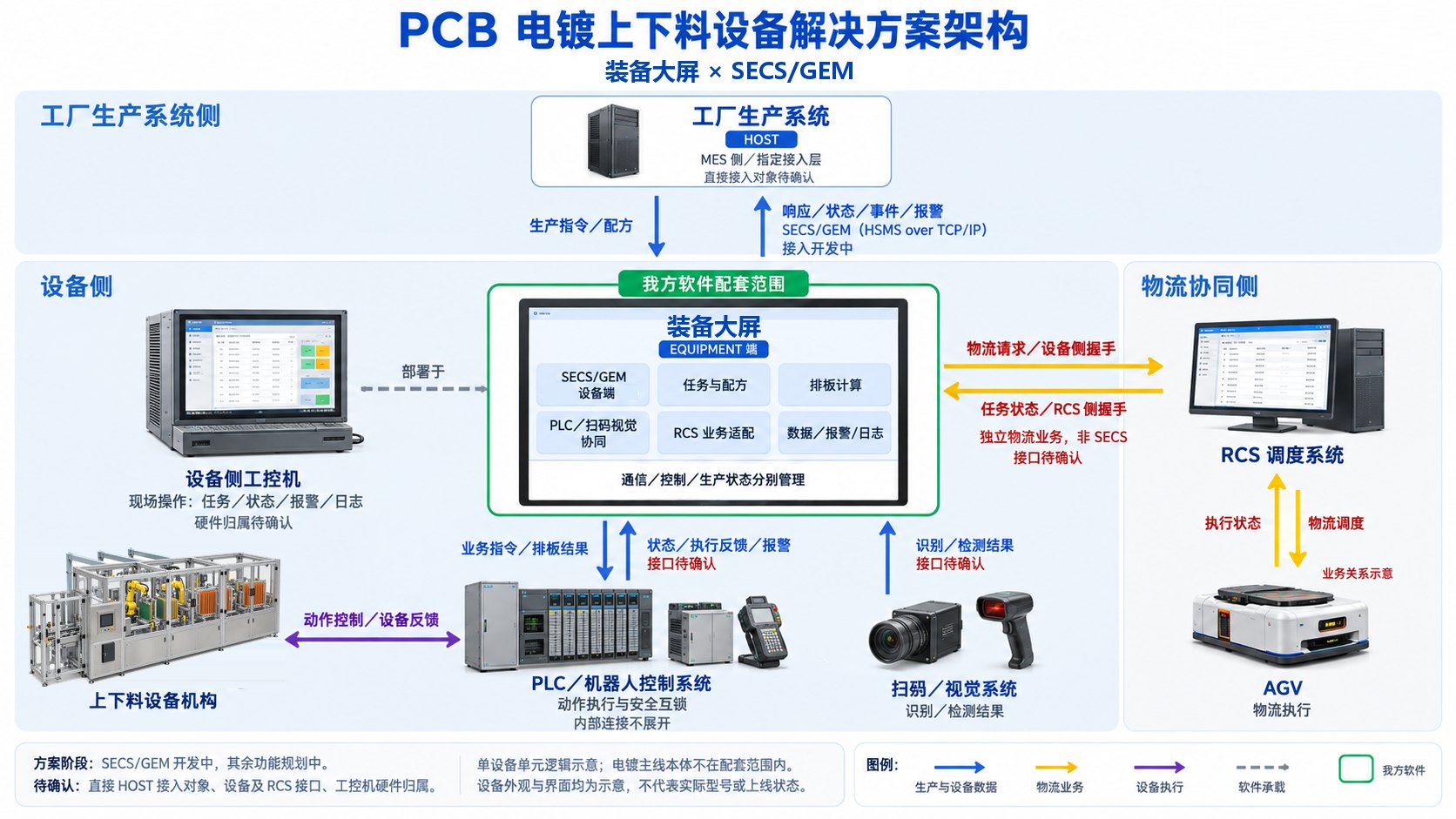

向上，上位机通过SECS/GEM对接生产系统；向下及向外，按各对象实际接口与PLC、扫码视觉和RCS交互。生产通信、设备执行和物流对接分别承担职责，再由上位机按业务条件衔接。
通信、控制权限与生产状态分开管理：HSMS承担基于网络的消息传输，SECS-II定义消息结构与数据类型，GEM提供设备通信与行为模型。工程设计区分通信状态、Offline／Online Local／Online Remote等控制状态，以及待机、运行、暂停、故障等生产状态。收到远程命令后，上位机还需检查当前控制模式、任务参数和设备条件，并返回接受或拒绝结果。
任务与配方关联到具体作业：按项目约定建立工单、批次、料号和配方之间的对应关系，接收数据后进行有效性校验，再参与排板计算和设备执行。配方选择、配方内容变更与配方生效分别确认，防止把“已收到参数”直接视为“设备已按新参数生产”。
“命令接受”与“动作完成”分别反馈：设备接受启动或配方选择请求后，后续仍需通过状态或事件说明业务进展。方案组织“请求—校验—应答—执行—完成反馈”的交互关系，使生产系统能区分任务已受理、正在执行及实际结束。事件报告、报警报告、变量查询与周期采集分别服务于不同用途。
接口要求转化为可核对交付项：开发与联调围绕正式消息、变量、事件、报警、命令和配方清单展开，并检查状态转换、命令拒绝、动作反馈及通信恢复等场景。接口联通、业务可执行和结果可核对分别验证，构成后续交付检查依据。
应用场景
01

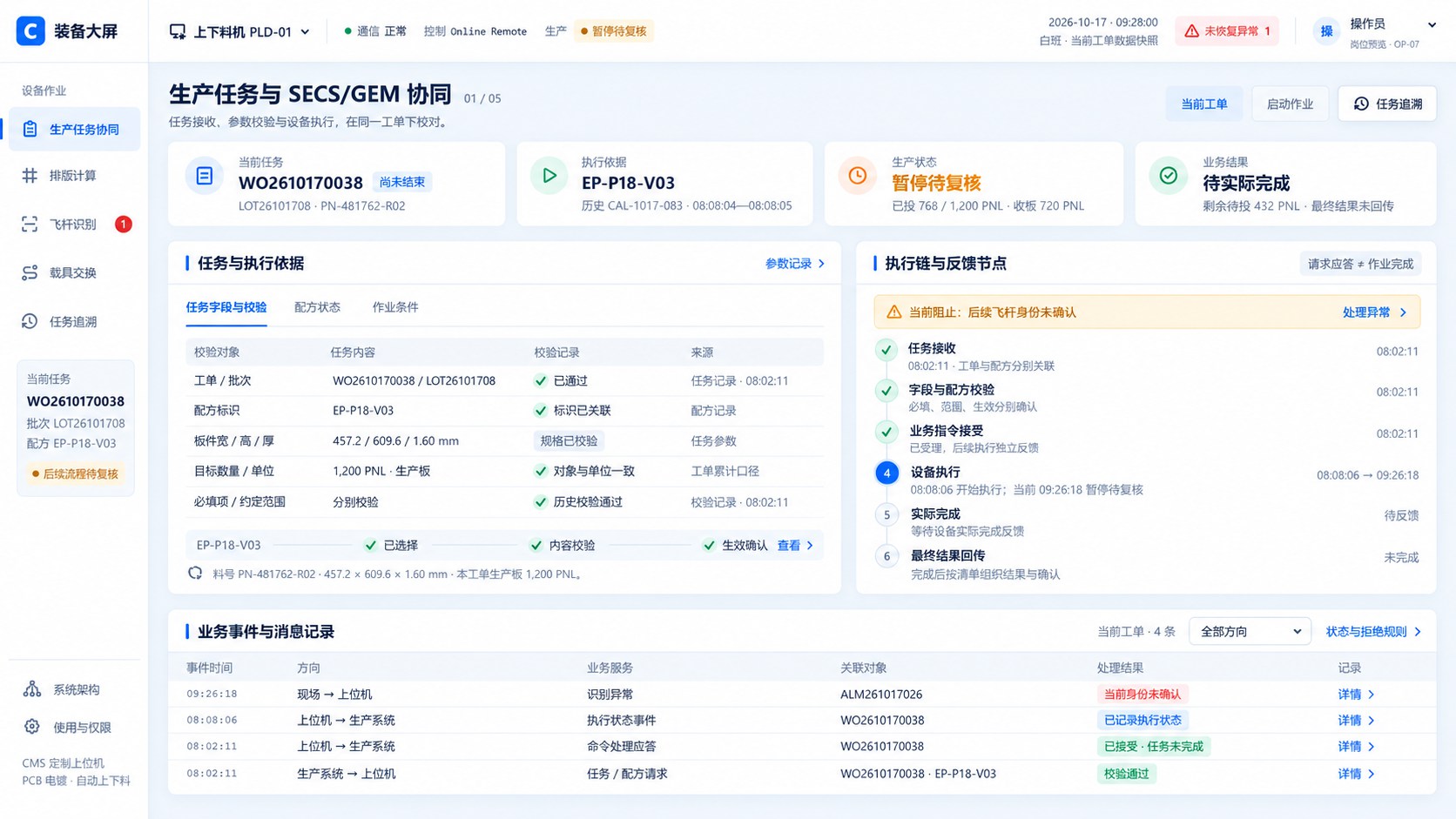

生产任务与设备作业保持一致
生产系统发来任务后，现场需确认设备是否具备执行条件。方案以工单、板件规格、数量、配方及设备状态为输入，校验必填项和约定范围，将任务接收、校验结果、配方状态及执行进度呈现在同一业务上下文中。条件满足时向PLC发出约定业务指令；不满足时返回原因并提示有权限人员处理。
02

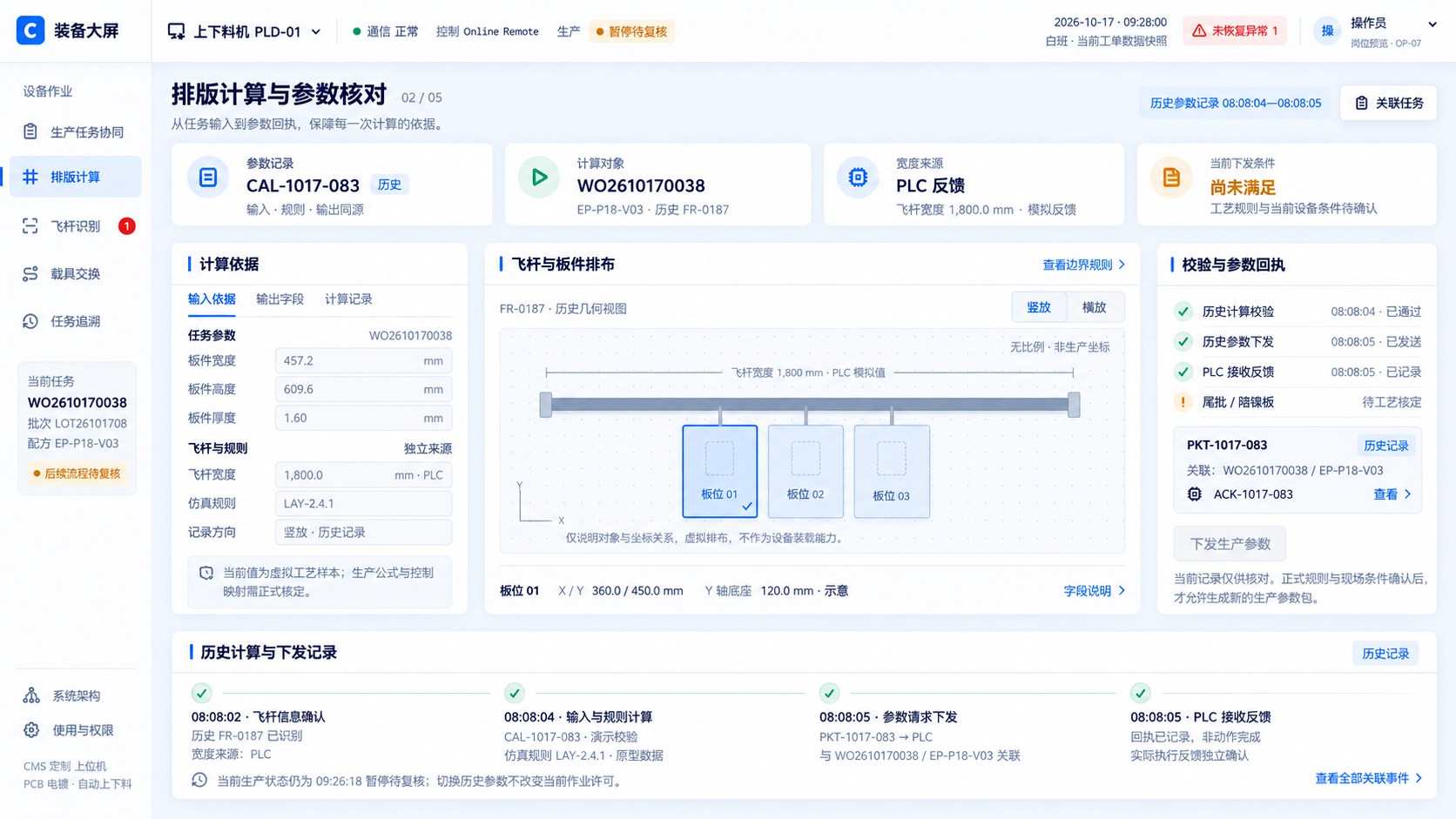

依据板件与飞杆信息生成排板参数
排板需同时考虑工单数据、飞杆信息及放置方向。方案在约定扫码节点后，通过PLC获取飞杆宽度，结合客户提供的横放、竖放计算公式，生成排板坐标和约定设备参数。计算结果进入下发前校验，设备执行情况通过PLC反馈；计算失败或参数不符合约定条件时，提示工艺或工程人员核对。
03

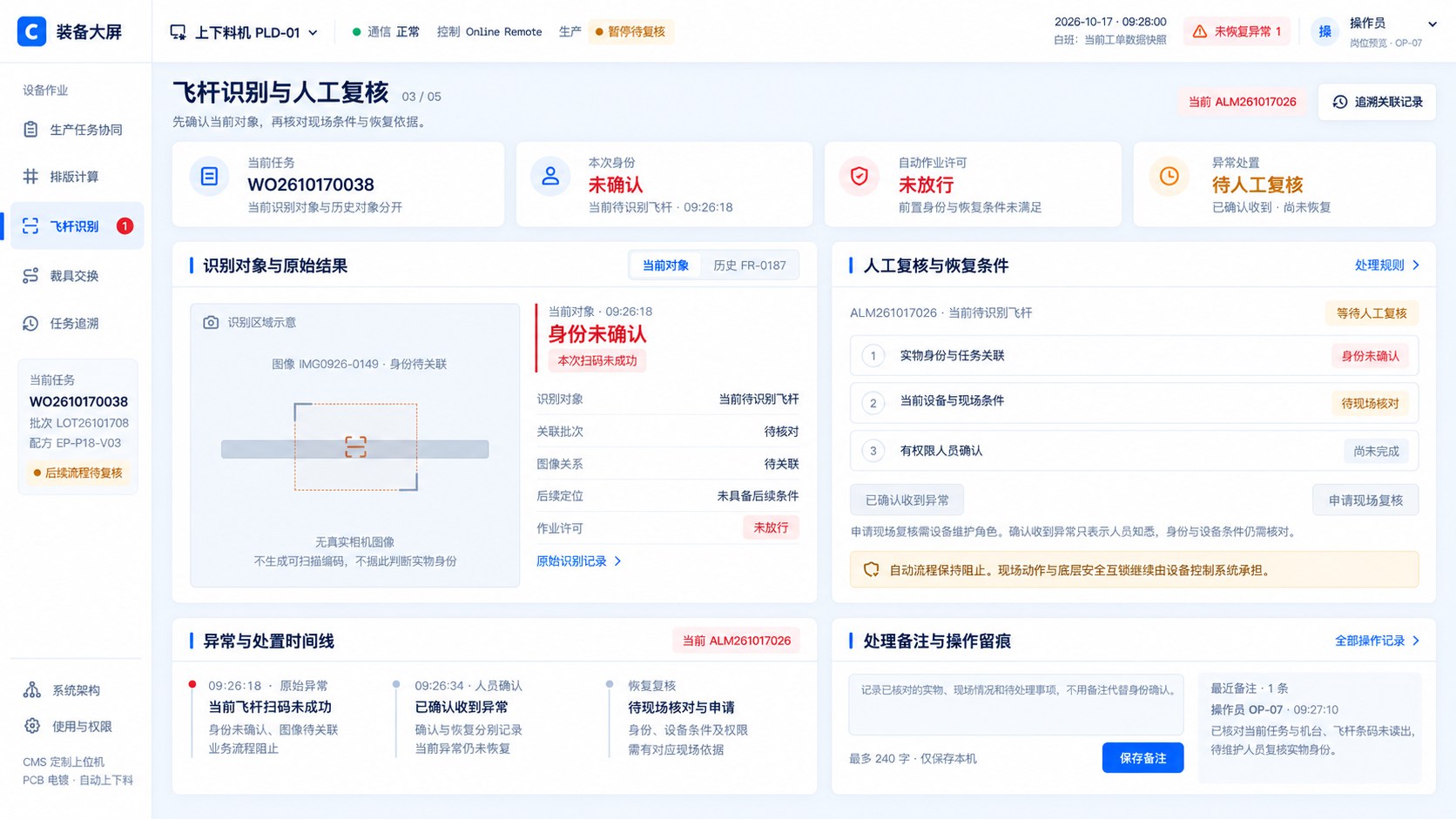

身份确认衔接上下料，人工复核处理识别异常：
飞杆到位后，以扫码结果确认身份，再结合约定视觉结果与设备条件推进自动作业。飞杆扫码失败时报警并转入人工处理路径，由有权限人员核对身份、实物及设备状态，满足恢复条件后继续作业。板件扫码NG与飞杆扫码失败分别定义规则，防止异常处理相互套用。
04

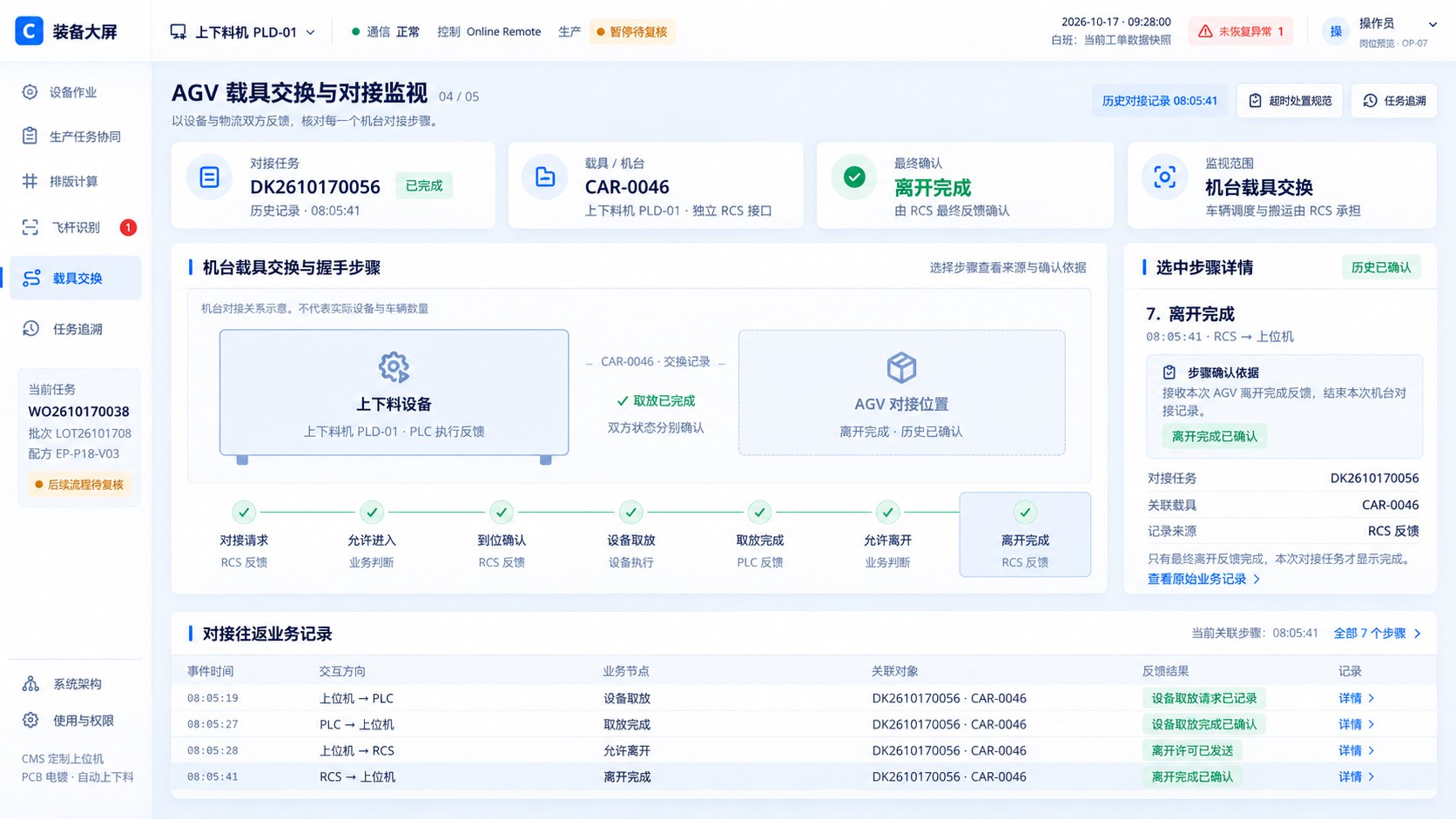

AGV载具交换明确进入、取放和离开确认：
载具交换需机台条件与搬运状态相互配合。方案通过独立RCS接口接收AGV对接请求，检查设备条件后允许进入；收到到位信息后协调设备取放载具；取放完成后通知允许离开，并接收离开完成反馈。对未进入、未取放、未离开等异常，界面显示当前步骤、超时原因和处理提示。
05
围绕同一任务查看进度、异常与追溯记录

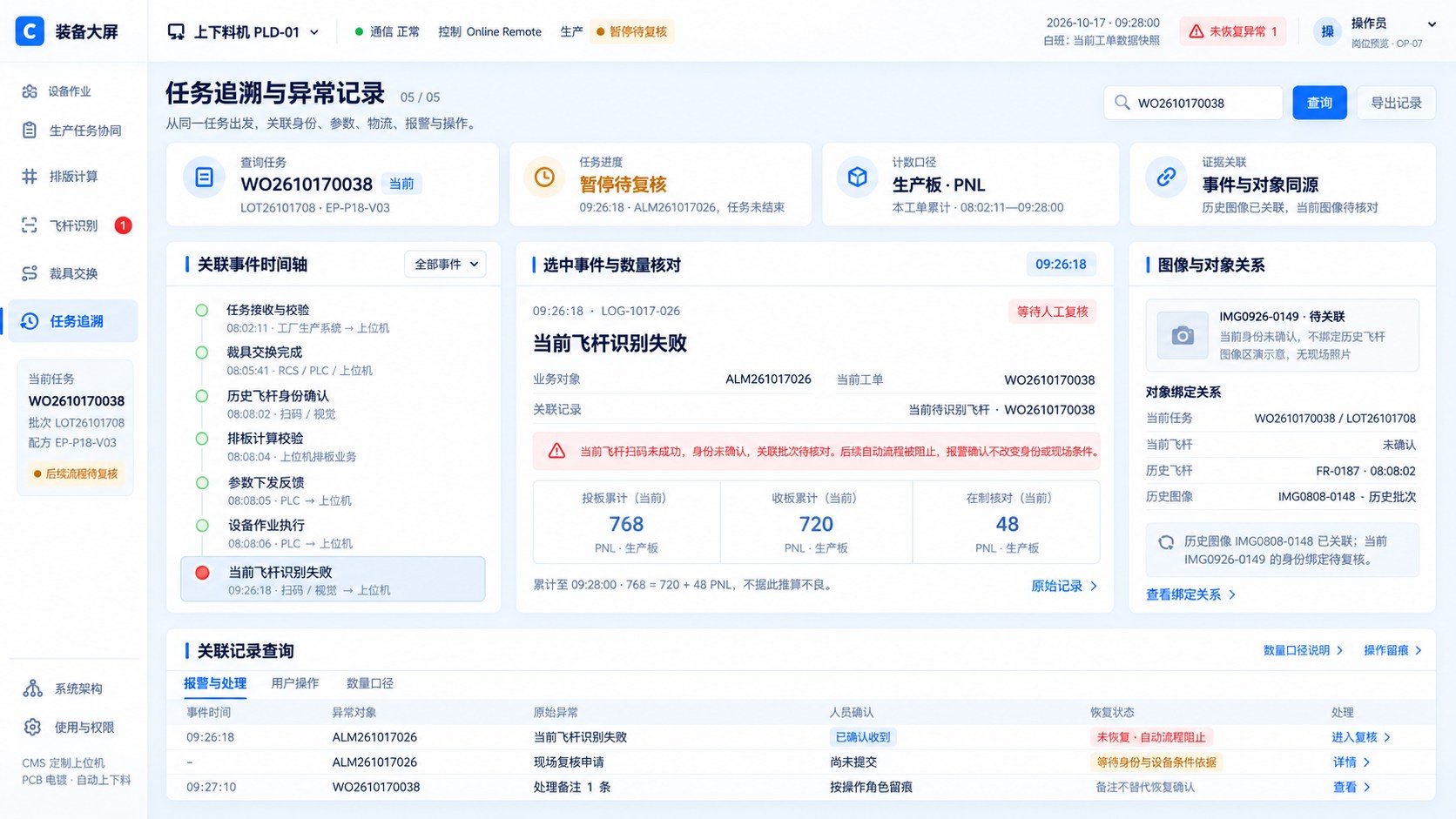

操作人员可查看当前工单、投收板数量、设备状态及通信状态；异常核查可回到发生时的任务和流程步骤。方案将这些信息与报警、用户操作及业务日志关联展示，并按约定保存批次图像。发生数量差异或设备异常时，可从任务进入对应记录，核对计数、时间、报警、操作及图像信息。
核心价值
生产要求准确传达，换单作业有据可依：通过SECS/GEM将工厂生产系统的任务与设备侧配方、排板参数关联，并向生产系统反馈执行进度。操作人员可核对当前任务、使用参数与设备反馈，减少重复传递和人工核对，降低换单时用错参数的风险。
设备与物流衔接清楚，现场等待有迹可循：将载具进入、到位、取放和离开分别确认，让上下料设备与AGV按双方实际状态衔接。发生等待时，现场人员可看清作业停在哪一步、尚缺哪一方确认，便于针对性协调处理。
异常信息联系到作业，处理问题更有方向：将报警与当前任务、设备步骤及操作记录关联展示，帮助操作和维护人员判断异常环节，核对继续作业所需条件。扫码失败、对接超时等情况有明确人工复核入口，降低状态未确认就继续操作的风险。
生产记录相互关联，批次核查更方便：围绕同一生产任务关联投收板数量、飞杆信息、批次图像、报警与操作记录。出现数量差异或需调查异常时，相关人员可沿任务查找对应信息，核对当时生产情况，为跨岗位沟通、问题分析和后续改进提供依据。
