从“整卷退回”到“精确到米”：线缆龙头的追溯革命
线缆行业 | 每米追溯 | CPK分析
日期标签：2026-06-18
案例背景
国内92%的中小线缆企业仍停留在人工经验驱动模式，过程数据无法精确到每米采集，产品质量难以精细追溯，出现质量问题时往往因无法提供完整数据而面临整批退回风险。
随着汽车、电信等通信类线缆对质量追溯要求日益严格，终端客户不仅要求每卷具备完整的CPK、SPC质量报告，更要求精确追溯到每一米的生产数据。线缆行业正加速向通信类转型，对数据采集的频率、精度和完整性提出了全新要求。
项目性质
某线缆龙头专用高速数据记录与质量追溯系统
产线规模
11条生产线，16个工位，采集点数约13,000点
生产节拍
基本线100M/min，高速线2KM/min
核心挑战
需对1000个过程变量实现每米数据记录，最快约20ms记录一组数据
项目挑战
极速数据采集与存储压力：生产过程涉及约800个变量，需对每米线缆数据进行精确记录。高速线生产节拍达2KM/min，要求采集周期最快达到20ms/组（800个变量） ，对系统的数据采集、传输和存储能力提出极高要求。
实时CPK/SPC质量分析：需对采集的每米样本数据进行实时CPK和SPC分析，并自动生成每盘线缆的过程数据与质量分析报表。传统做法是人工导出Excel后挑出每米数据分析，工作量巨大且无法实时监控质量波动。
产品与数据精准绑定：每卷线缆生产完成时，需将过程数据与质量报表与该卷产品标签绑定，实现“一卷一档”。当终端用户需要追溯时，可通过标签快速调取完整生产数据。
事件实时记录：需对生产过程中的异常事件（如某米数上发生鼓包、破皮等）进行实时记录，便于后续质量追溯与工艺调优。
客户需求
实现每米数据精确追溯：终端客户（如汽车厂商）要求线缆产品出现问题时能够精确到具体米数进行追溯，而非整卷退回。需建立从原材料到成品的全流程数据档案。
自动生成质量分析报告：需实时计算CPK、SPC等质量指标，并自动导出每盘线缆的过程数据与质量报表，替代人工导出手动分析的落后方式。
产品与数据自动绑定：每卷线缆生产完成时，系统自动将过程数据与质量报表与该卷产品标签绑定，方便质管部门复核与终端客户追溯查询。
解决方案

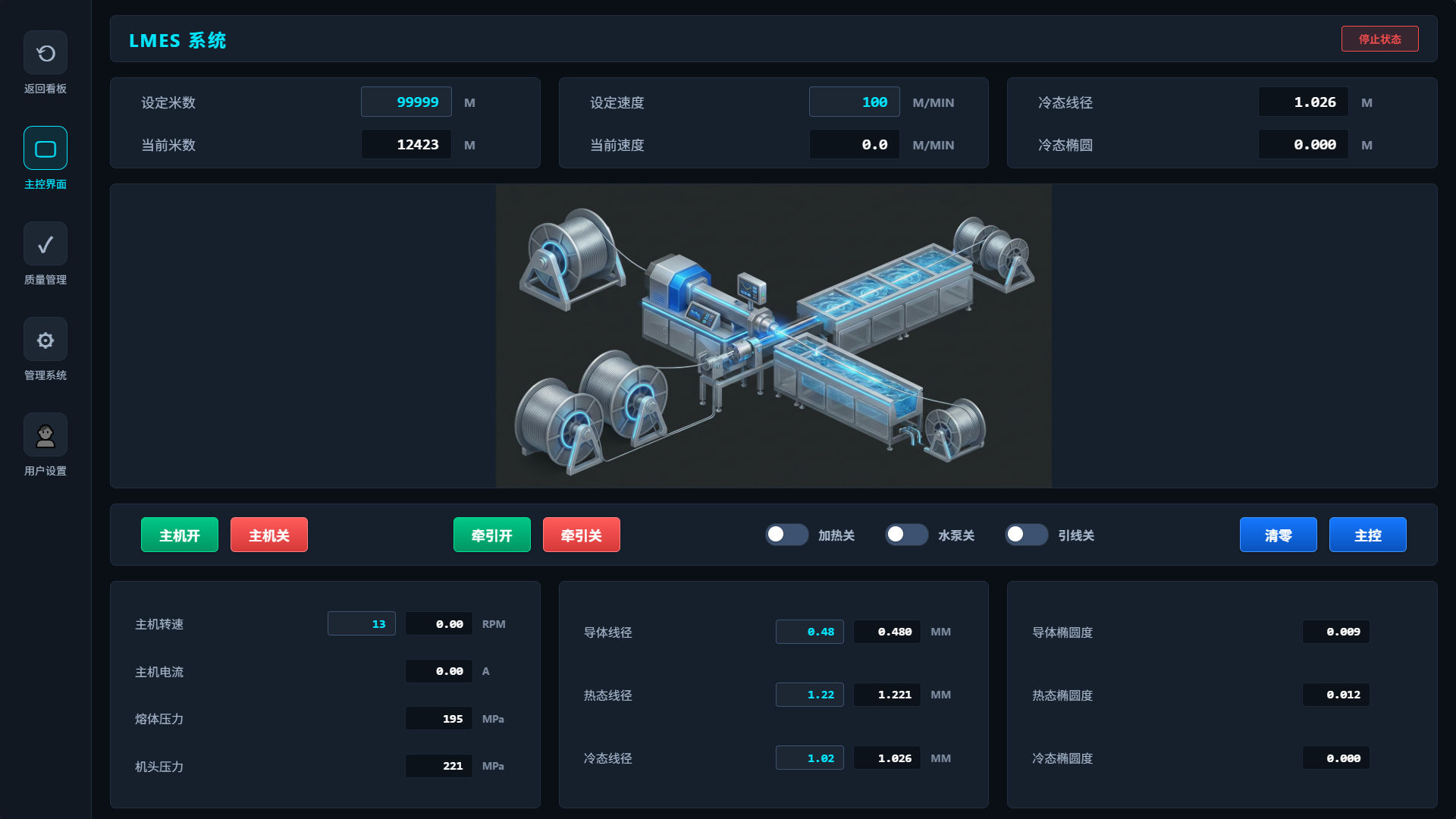

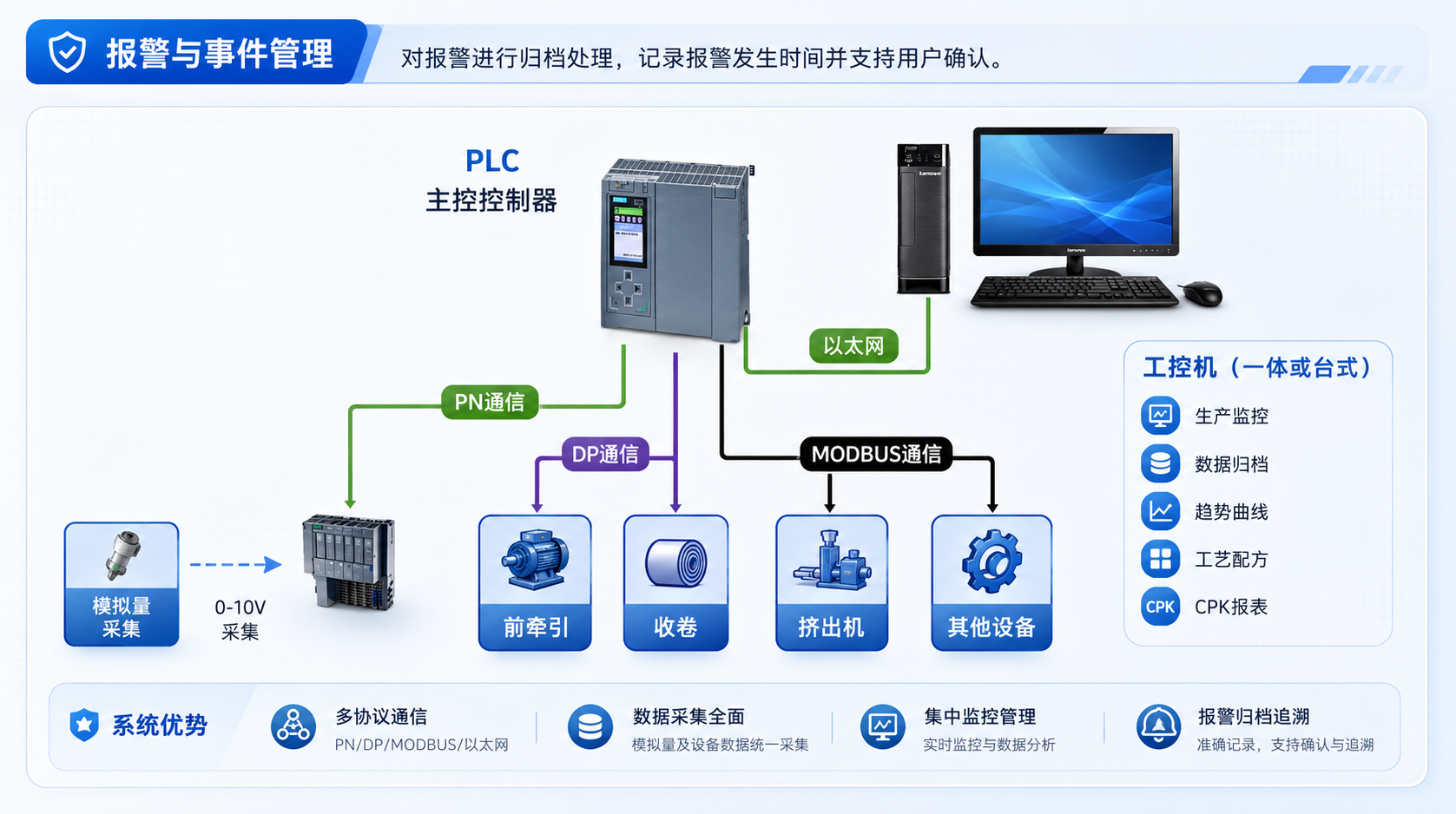

高速数据采集架构：通过PLC进行数据采集并缓存至对应地址，CMS与PLC通信实现10组数据同时采集并整合，达成20ms采集周期。该方案在当前市场上是线缆行业高速数据采集的唯一解决方案。
实时CPK/SPC分析引擎：基于采集的实时过程数据，按设定的样本容量与随机容量进行实时CPK分析，实时监控质量参数的变化趋势。
一体化集成方案：将人机操作、数字化、数据采集等功能集成到统一平台运行，建立企业数字化标准。
标签绑定与数据归档：每卷线缆生产完成时弹窗进行数据绑定，按设定位置导出过程数据与设备报表，记录文件名并与卷盘标签关联。
报警与事件管理：对报警进行归档处理，记录报警发生时间并支持用户确认。
场景应用
01
趋势曲线分析
支持按米数筛选查询、多Y轴并列显示、选中曲线区域放大X轴、自定义多曲线配置切换，方便工艺人员调优。
02

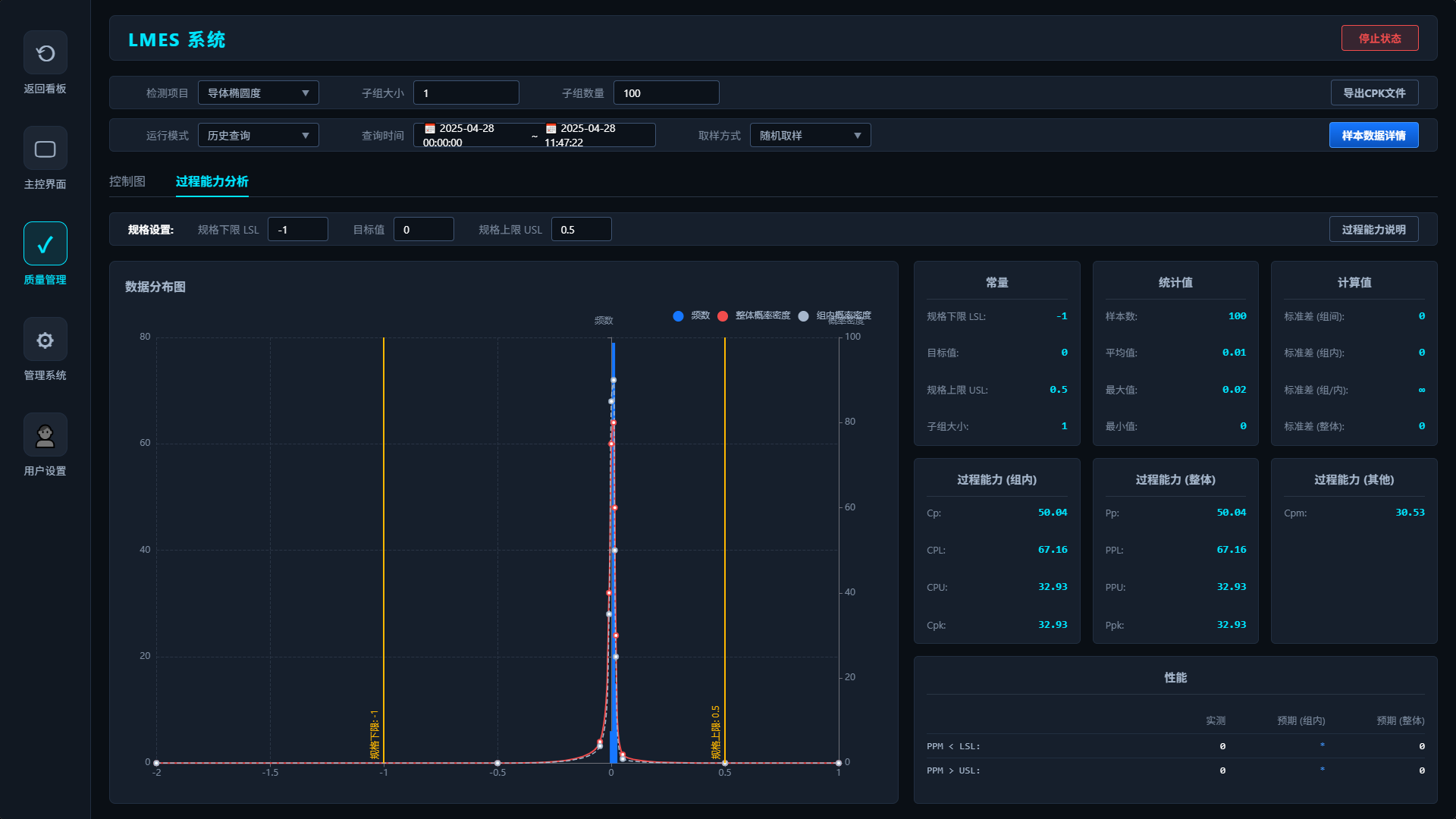

CPK/SPC质量分析
基于每米样本数据实时计算CPK指标，按设定触发条件生成质量分析报表，支持全量数据导出为.csv文件。
03
每卷产品数据绑定
生产完成时自动弹窗绑定过程数据与质量报表至产品标签，实现“一卷一档”追溯。
04

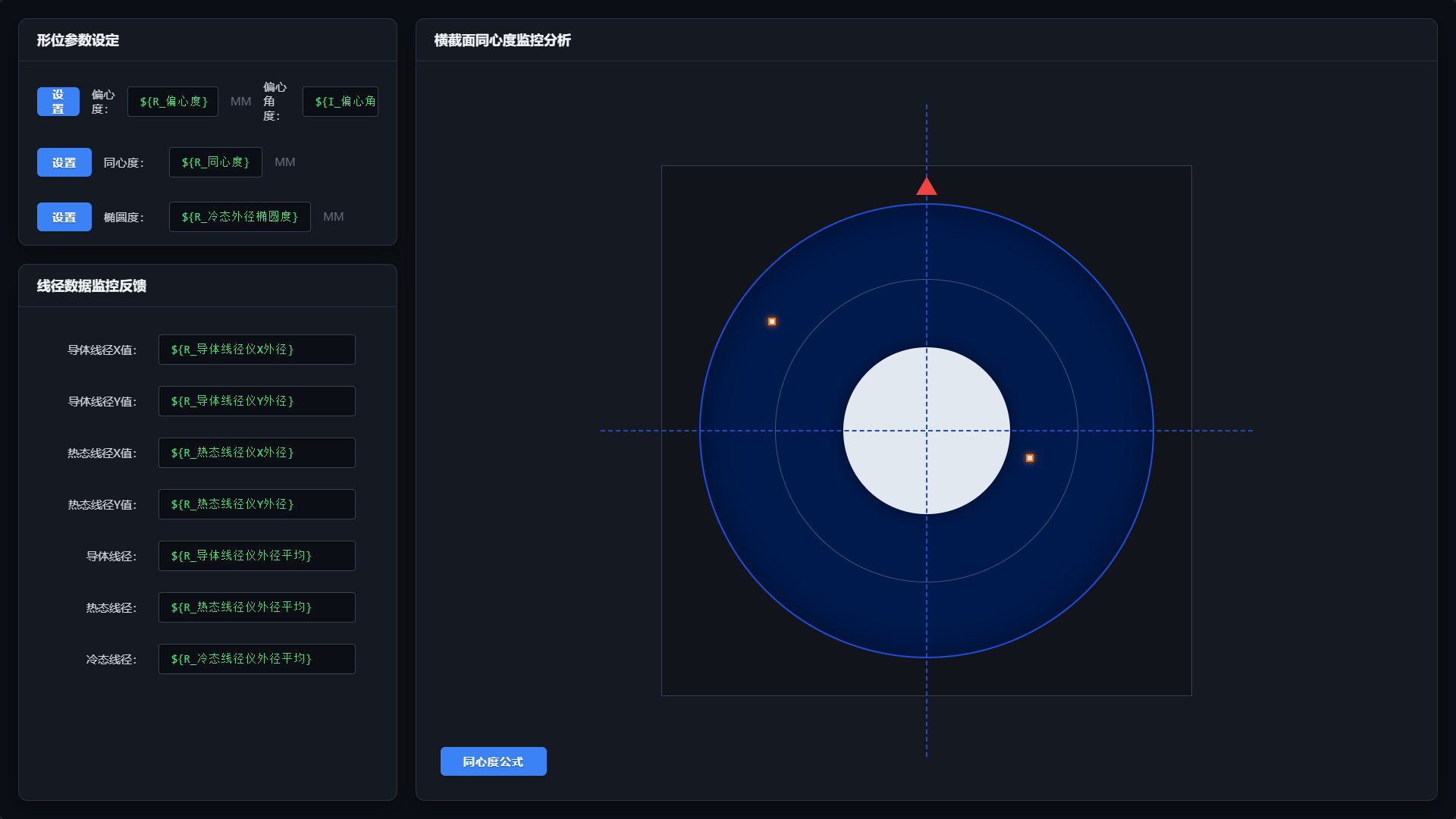

同心度动画显示
根据采集数据实时计算同心度，通过脚本实现同心度变化的动画显示，直观监控线缆品质。
05
报警事件管理
对报警进行归档处理，记录报警发生时间，支持用户确认，异常事件可追溯。
核心价值
填补行业空白：已交付10+套，是线缆行业首套专用高速数据记录系统，20ms采集周期为市场独家技术方案。
精准质量追溯：实现每米数据精确追溯，避免质量问题时“整卷退回”的巨额损失。
质量分析自动化：实时CPK/SPC替代人工导出手动分析，大幅降低工作量，实现质量波动实时监控。
数字资产沉淀：海量生产过程数据可查询、可分析，为后续智能化应用奠定数据基础。
